Цистерна для вязких нефтепродуктов модели 15-1566

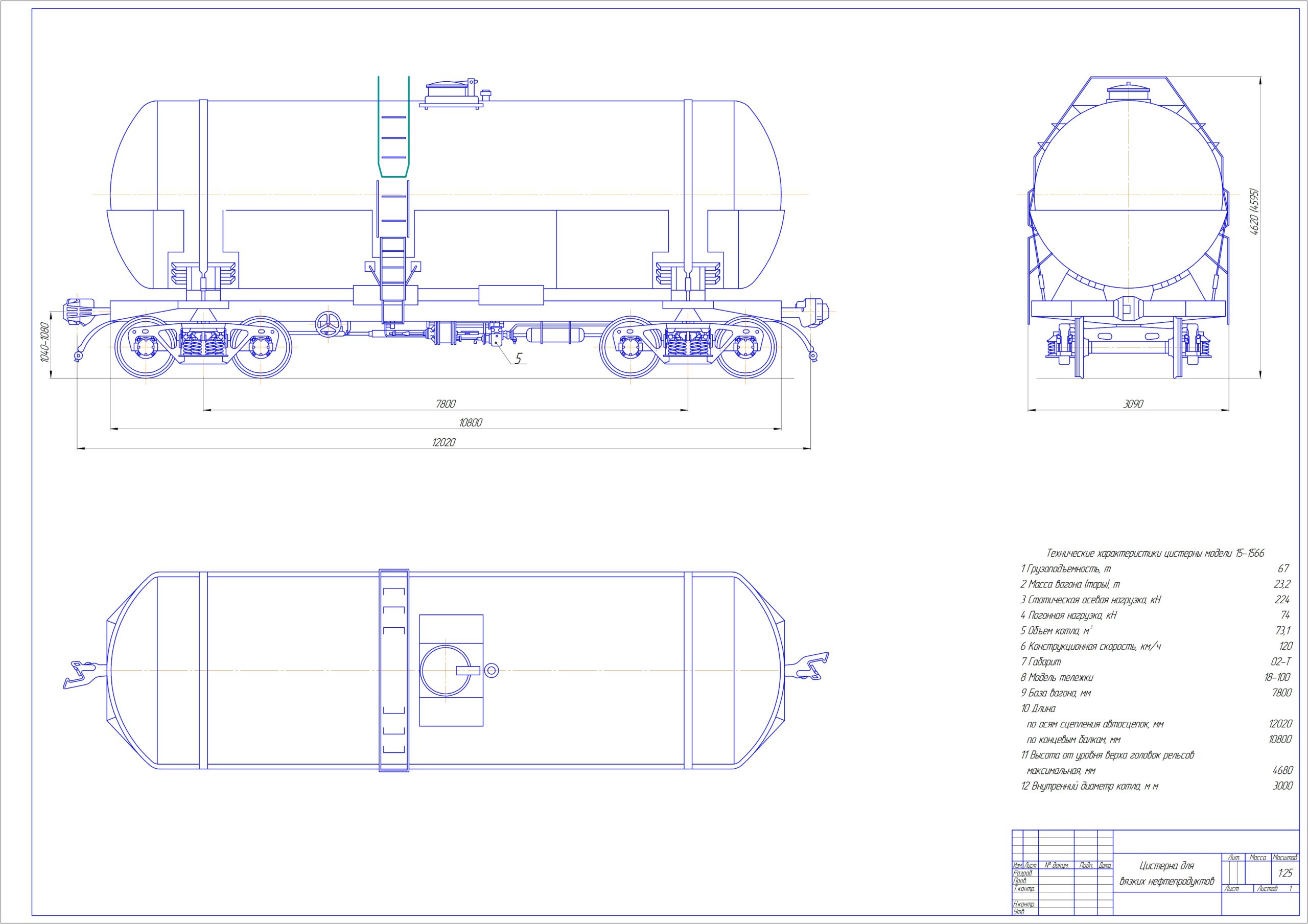

Чертеж на цистерну для вязких нефтепродуктов с технической характеристикой модели 15-1566

Технические характеристики цистерны модели 15-1566
1 Грузоподъемность, т 67
2 Масса вагона (тары), т 23,2
3 Статическая осевая нагрузка, кН 224
4 Погонная нагрузка, кН 74
5 Объем котла, м 73,1
6 Конструкционная скорость, км/ч 120
7 Габарит 02-Т
8 Модель тележки 18-100
9 База вагона, мм 7800
10 Длина
по осям сцепления автосцепок, мм 12020
по концевым балкам, мм 10800
11 Высота от уровня верха головок рельсов
максимальная, мм 4680
12 Внутренний диаметр котла, м м 3000
