УрГУПС, Кафедра Вагоны и вагонное хозяйство, Дисциплина: «Нестандартное технологическое оборудование по ремонту вагонов», Курсовой проект на тему : Проектирование камеры дробеструйной очистки колесных пар

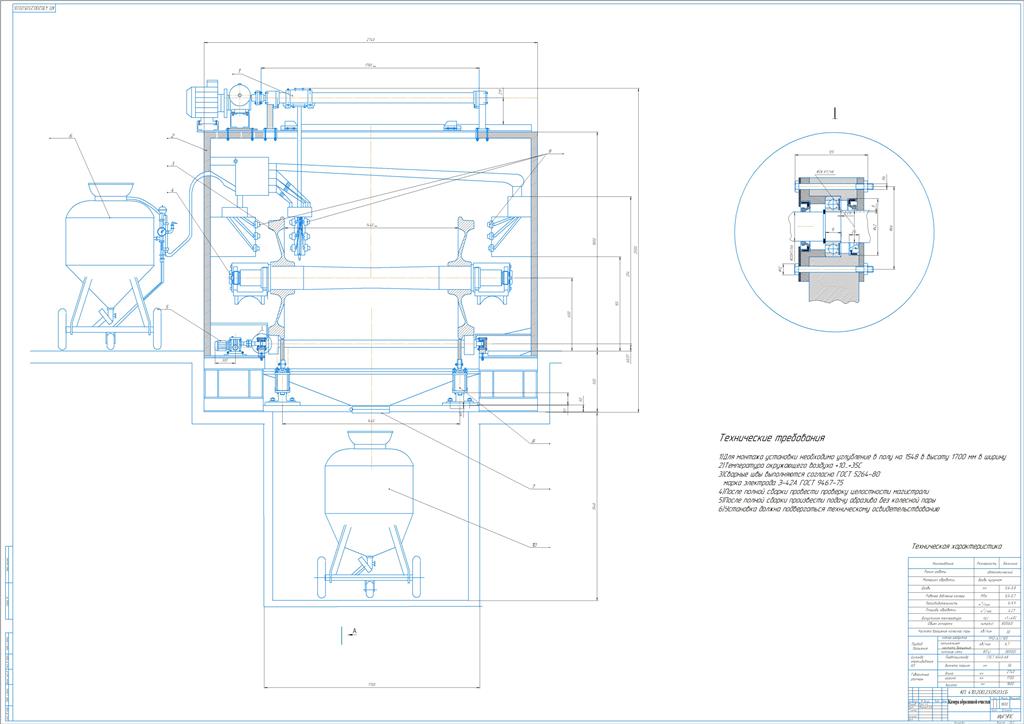

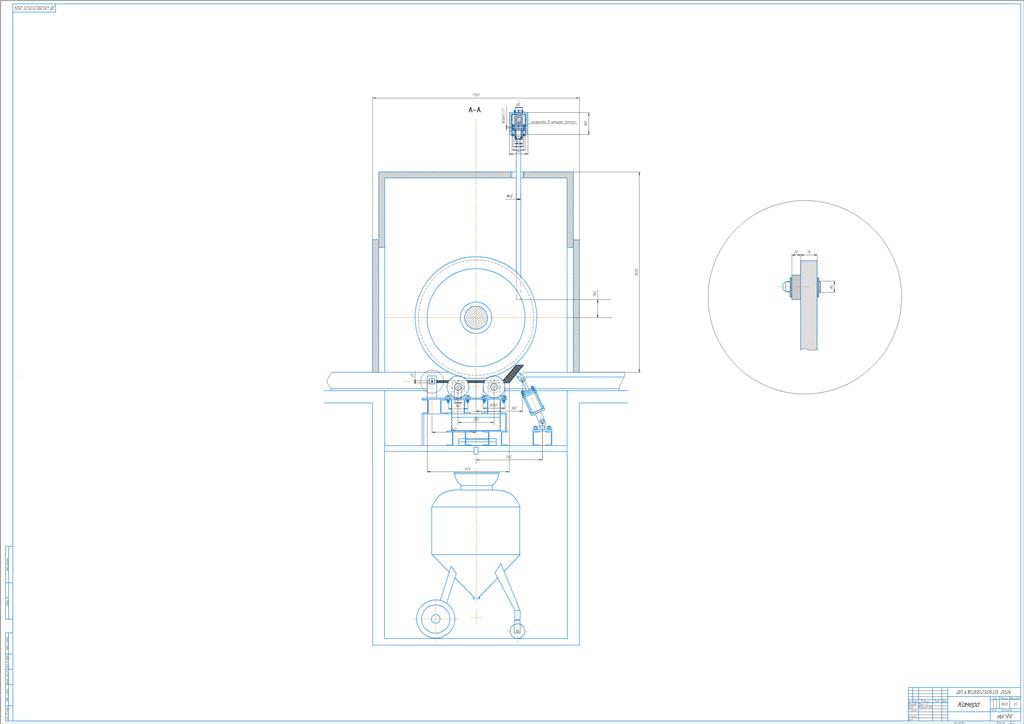

Устройство состоит из рабочей камеры, бункера, пневматической и элетрической системы управления процессом, циклона для сбора загрязнений и воздуховодов.
МЕХАНИЗМ РАБОТЫ УСТРОЙСТВА ПРОСТ: КОЛЕСНАЯ ПАРА ПО НАПРАВЛЯЮЩИМ ПОДАЕТСЯ В КАМЕРУ ОЧИСТКИ, И ОПЕРАТОР ВКЛЮЧАЕТ УСТАНОВКУ. ЧЕРЕЗ ФОРСУНКИ, НАВЕДЕННЫЕ НА МЕСТО ОЧИСТКИ, ПОД ДАВЛЕНИЕМ СЖАТОГО ВОЗДУХА ПОСТУПАЕТ АБРАЗИВ И ОБРАБАТЫВАЕТ ПОВЕРХНОСТЬ. ГРЯЗЬ И НЕФТЕШЛАМ СОБИРАЮТСЯ В БУНКЕР И В ДАЛЬНЕЙШЕМ ВЫБРАСЫВАЮТСЯ ИЛИ СЖИГАЮТСЯ. КОНСТРУКЦИЯ КАМЕРЫ ОБЕСПЕЧИВАЕТ ШУМОИЗОЛЯЦИЮ И ОТСУТСТВИЕ ЗАПАХА, ТАКИМ ОБРАЗОМ, РЕШАЮТСЯ ПРОБЛЕМЫ ЭКОЛОГИИ В ПРОИЗВОДСТВЕ, ОБЕСПЕЧИВАЯ В ЦЕХЕ АТМОСФЕРУ В ПРЕДЕЛАХ САНИТАРНЫХ НОРМ.
Ось и диски колесной пары очищаются до металлического блеска, что значительно облегчает и повышает эффективность и производительность труда дефектоскописта, так как выявляются даже мелкие трещины.
Предлагаемое оборудование абсолютно безопасно: технология сухой абразивной очистки исключает попадание песка и воды в буксу.
Исходные данные для проектирования
1. Частота вращения входного вала рабочей машины 0,33 (1/сек)
2. Мощность двигателя 2,2 (кВт)
3. Число оборотов двигателя 750 (об/мин)
4. Момент вращения 5,19 (кН/м)
5. Момент опракидывания КП 759,66 (Н/м)
6. Усилие поршня цилиндра 1215,46(Н)
7. Диаметр поршня 63(мм)
Содержание
Введе-ние...............................................................................................................................2
Техническое задание
1 Характеристика конструкции........................................................................................................4
1.1 Назначение колесной пары..................................................................................................5
1.2 Описание конструкции..............................................................................................................8
2 Техническая характеристика установки ....................................................................................11
3 Расчет механизма ............................................................................................................................7
3.1 Выбор рода тока и величины питающих напряжений.........................................................7
3.2 Определение мощности электродвигателя……………………………………….............................................................................................8
3.3 Выбор подшипников..................................................................................................................9
3.4 Выбор пневмоцилиндра……………………………............................................................10
3.5 Редуктор манипулятора…………………………….............................................................11
3.6 Выбор муфты………………………………………….........................................................11
4 Принцип работы камеры……….......................................................................................................12
5 Установка подачи абразива…………………………………………………………………..13
Список литературы
