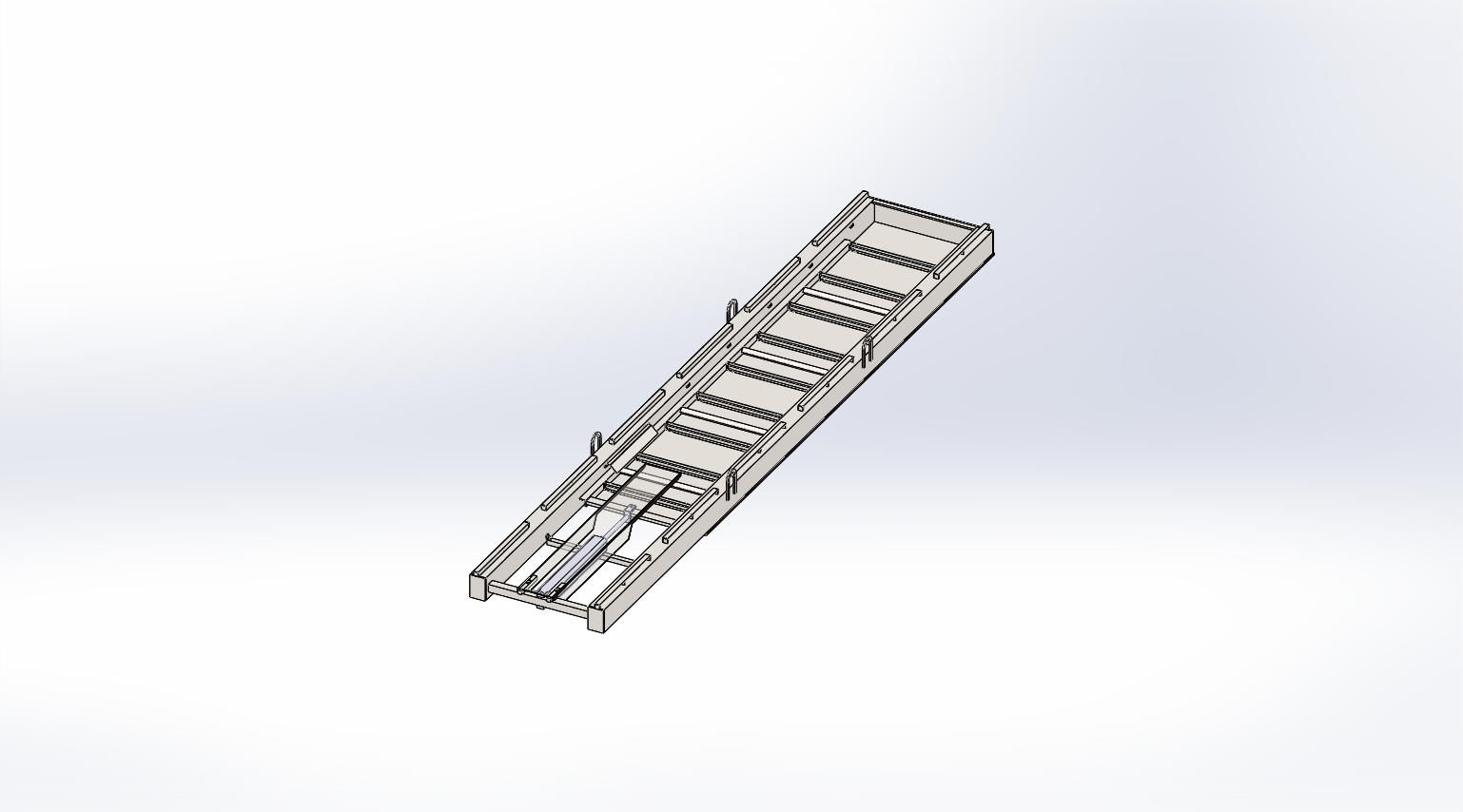

Скребковый тип пола для сбора и удаления дроби и продуктов очистки. Скребковый пол состоит из нескольких продольных секций (в зависимости от ширины камеры) и минимум одной поперечной, в конце которой устанавливается конусный приямок. Данные секции оснащены специальными скребками, расположенными на определённом расстоянии (шаге) друг от друга. Продольные металлические скребки, возвратно поступательными движениями сдвигают находящийся на полу абразив к поперечным скребкам, которые в свою очередь перемещают абразив в приямок. После этого, абразив с приямка забирается либо вакуумным способом в систему очистки (регенерации) абразива.
Поперечные скребки для перемещения абразива к вакуумнику работают по такому же принципу, как и продольные.
- Главная -
- Чертежи -
- Строительство -
- Металлоконструкции -
- Скребковые полы для дробеструйной камеры
Скребковые полы для дробеструйной камеры
0
20
1754
35
1
60
Сообщить о проблеме
Автор
Evgeniya174
Дата
21.06.2018
Язык
Русский
Состав
3D Сборка
Софт
SolidWorks 2016
Как открыть?
4
(1 отзыв)
Содержимое архива
-
Продольный модуль_копия
-
КСА-01.01.000 Труба левая в СБ.SLDASM
-
КСА-00.00.002 Козырек.SLDPRT
-
12-10.020.01.01.012.00 Ось подшипника в сборе.SLDASM
-
КСА-01.01.002 Заглушка.SLDPRT
-
КОН-00.01.001 Кронштейн.SLDPRT
-
12-10.020.01.01.011.001 Уголок 25х25.SLDPRT
-
КСА-02.00.003 Квадрат 25х25.SLDPRT
-
12-10.020.01.01.013.00 Крепление для уголка.SLDASM
-
КСА-02.00.000 СБ Рама подвижная.SLDASM
-
КОН-00.01.000 Сб Кронштейн.SLDASM
-
КБ-01.01.009 Ребро жесткости.SLDPRT
-
Подшипник 180100.SLDPRT
-
КСА-01.02.001 Труба 120х60.SLDPRT
-
КСА-02.00.001 Уголок 35х35.SLDPRT
-
КСА-01.00.007 Пластина.SLDPRT
-
КСА-01.00.006 Скребок.SLDPRT
-
КСА-02.00.002 Пластина.SLDPRT
-
12-10.020.01.01.013.001 Кронштейн.SLDPRT
-
КСА-01.00.002 Лист основания.SLDPRT
-
12-10.020.01.01.021.002 Ось для кронштейна.SLDPRT
-
12-10.020.01.01.011.001 Уголок 32х32.SLDPRT
-
КСА-01.00.003 Поперечина.SLDPRT
-
поршень.SLDPRT
-
Кожух с пазами.SLDPRT
-
КСА-01.00.004 Квадрат 40х40.SLDPRT
-
Пневмоцилиндр.SLDASM
-
КСА-01.01.001 Труба 120х80.SLDPRT
-
КСА-00.00.001 Крепление.SLDPRT
-
пневмоцилиндр.SLDPRT
-
12-10.020.01.01.011.00 Ролик в сборе.SLDASM
-
КСА-01.00.000 СБ Основание.SLDASM
-
КСА-01.01.001 Труба 120х60.SLDPRT
-
КСА-01.00.005 Упор для кожуха.SLDPRT
-
КСА-00.00.000 Продольные полы.SLDASM
-
КСА-01.03.000 СБ Уголок.SLDASM
-
КСА-01.02.001 Труба 120х80.SLDPRT
-
КСА-01.00.003 Уголок 25х25.SLDPRT
-
КОН-00.00.002 Транспортная проушина.SLDPRT
-
КСА-01.02.000 Труба правая в СБ.SLDASM
-
КСА-01.03.001 Уголок 25х25.SLDPRT
-
12-10.020.01.01.012.001 Ось подшипника.SLDPRT
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Alisher Turakulov
Александр Килин
Василий Шипунов
24.09.2025 в 17:27
Оценка:
Размеры: Близки к реальным
Оформление: Есть небольшие неточности
Добрый день. Безусловно нужная модель!
Но требует некоторых доработок, в частности:
- непонятно как держится скребок на оси кронштейна. Если он приварен к оси - он не будет подниматься при возвратном движении. Если он просто лежит на кронштейне, возможно нужно увеличить диаметр оси - чтобы скребок не болтался. В скребке есть отверстия, но непонятно чем крепить, саморез?
-козырек КСА-00.00.002 не будет так держаться - по факту он упадет под своим весом и будет скрести по подвижной рамке - нужны боковые опоры!
- использованы редкие профили, в частности уголок 25х25 и 35х35... Самый ходовой обычно 32х32 и 40х40
-кронштейны подшипниковых узлов выполнены из гнутого металла, хотя есть горячекатанный уголок с этими размерами;
- не указаны тип и модель пневмоцилиндра. Нарисован условно, крепеж и приставочные шайбы отсутствуют;
- основание зашито листом s8мм только на половину.... возможно лист нужно вложить внутрь, чтобы не было перепада и его можно было поменять со временем;
- детали из металлопроката (трубы и уголки) не имеют радиусов, а где то не правильно указаны - это важно указывать т.к. радиусные участки не дают возможность плотного прилегания и пр.;
- две основные сборки не соответствуют видам (н-р. вид сбоку - это вид сверху)....
- не прописаны свойства деталей;
А так повторюсь - нужная модель!
