Проектирование технологического процесса ремонта заднего редуктора тепловоза М62

Белорусский университет транспорта, кафедра "Тепловозы и тепловые двигатели", Курсовой проект по дисциплине "Теория ремонта тепловозов", 2017

Исходные данные Редуктор одноступенчатый с цилиндрическими зубчатыми колесами, передаточное число 2,67

В данном курсовом проекте рассмотрена конструкция распределительного редуктора тепловоза М62, проанализированы его основные неисправности, их причины и способы их устранения. Также в проекте были изложены общие требования к объему работ по ремонту редуктора согласно правилам ремонта, составлена структурная схема ремонта, разработаны технологические документы по ремонту сборочной единицы, описаны требования охраны труда для дизель-агрегатного участка.
В конструкционном разделе модернизирован стенд типа А407 с заменой масляного насоса на современный шестеренный насос, что, благодаря большему КПД, позволило снизить расход электроэнергии, потребляемой стендом, а также снизить уровень шума при испытании редуктора.

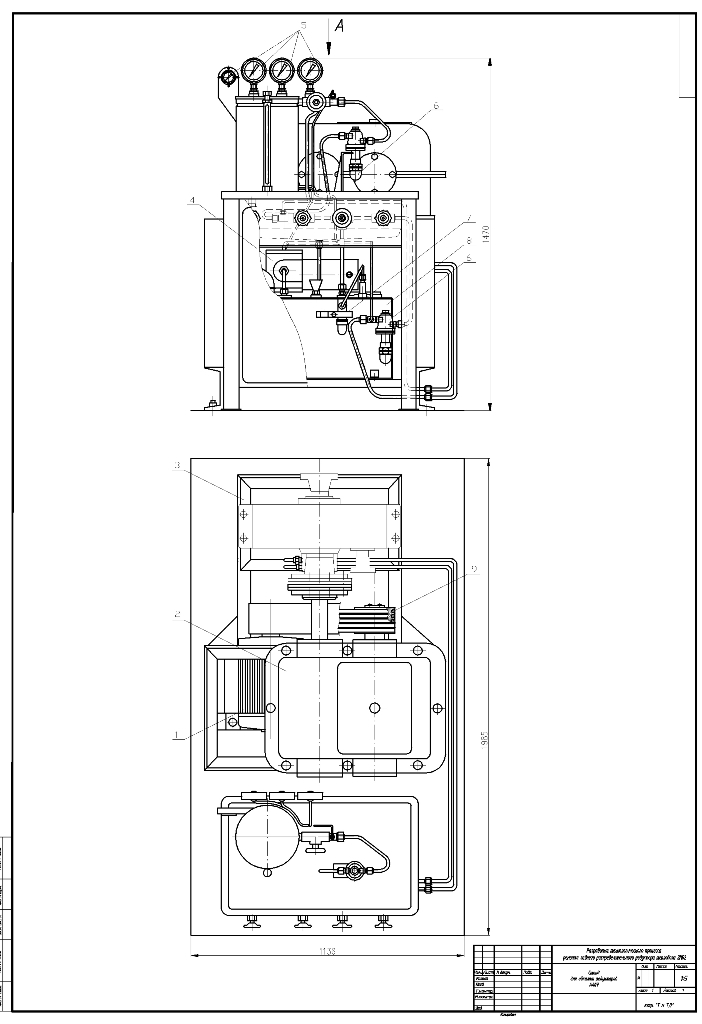

В графической части содержится чертеж стенда А407 для обкатки распределительных редукторов тепловозов

ВВЕДЕНИЕ
1 КОНСТРУКЦИЯ И УСЛОВИЯ РАБОТЫ РЕДУКТОРА НА ТЕПЛОВОЗЕ
2 НЕИСПРАВНОСТИ РЕДУКТОРА, ИХ ПРИЧИНЫ И СПОСОБЫ ИХ ПРЕДУПРЕЖДЕНИЯ
3 ОБЪЕМ РАБОТ ПРИ РЕМОНТЕ РЕДУКТОРА
3.1 Общие требования к объему работ по ремонту редуктора согласно правилам ремонта тепловоза
3.2 Ведомость объема работ по ремонту гидромеханического редуктора
4 РАЗРАБОТКА ТЕХНОЛОГИИ РЕМОНТА РЕДУКТОРА
4.1 Составление структурной схемы технологического процесса ремонта
4.2 Разработка технологических документов
4.3 Организация рабочего места и техника безопасности при ремонте редуктора
5 КОНСТРУКЦИЯ И РАСЧЕТ СПЕЦИАЛЬНОГО ТЕХНОЛОГИЧЕСКОГО ОБОРУДОВАНИЯ
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ
ПРИЛОЖЕНИЕ А Технологическая документация
