Уральский государственный университет путей сообщения
Кафедра: Электрическая тяга
Курсовой проект по дисциплине "Подвижной состав железных работ"

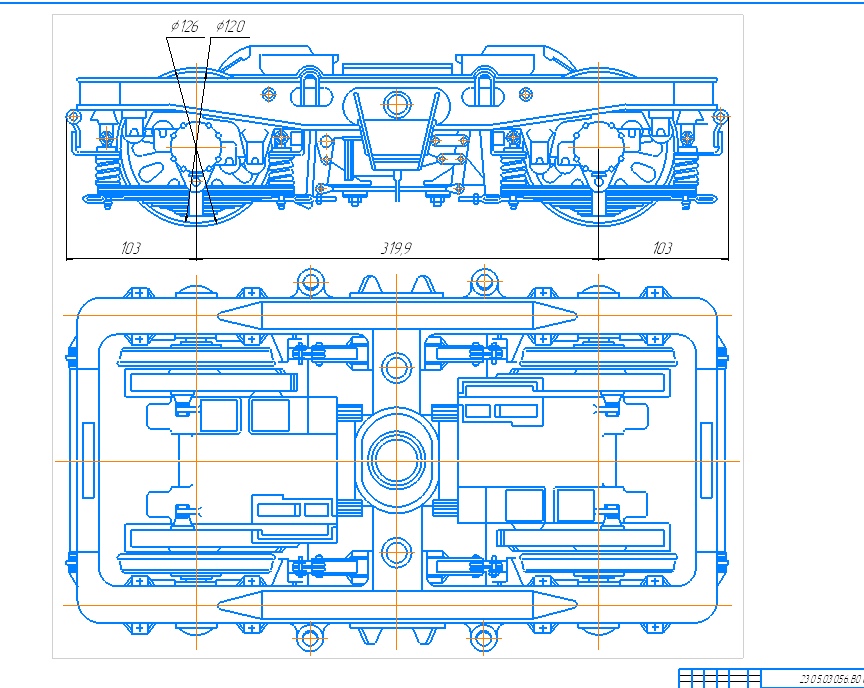

На тему: "Проектирование тележки подвижного состава и ее вписывание в кривую"
Екатеринбург 2019.
Тележка электровоза ВЛ11 по исходным данным:
Формула ходовой части 2о-2о
Конструкция рамы Брус
Тип тягового двигателя ЭД153У1
Диаметр колесной пары 1150 мм
Нагрузка от колесной пары на рельсы 22,6 тс
Параметры рессорного подвешивания:
- винтовые пружины:
средний диаметр витка 200мм
диаметр прутка 40 мм
число рабочих витков 2,5
полное число витков 4
- листовые рессоры:
расчетная длина 1400 мм
ширина листа 120 мм
толщина листа 16 мм
число коренных листов 3
число наборных листов 7
длина хомута 140 мм
+ размеры сечения боковины.
В работе производится расчет тележки. Тележка в качестве исходной - тележка электровоза ВЛ11.
СОДЕРЖАНИЕ
ВВЕДЕНИЕ ................................................................................................3
Исходные данные ......................................................................................
Основные геометрические размеры тележки .....................................
Выбор схемы и расчет рессорного подвешивания .............................
Выбор схемы рессорного подвешивания .................................................
Расчет листовых рессор ..............................................................................
Расчет винтовых рессор .............................................................................
Расчет развески тележки .........................................................................
Расчет прочности рамы ...........................................................................
Силы, действующие на раму тележки ......................................................
Определение геометрических характеристик сечений ...........................
Расчет рамы как статически определимой системы ................................
ЗАКЛЮЧЕНИЕ .........................................................................................
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ ...........................
