Проектирование тепловоза на базе 2ТЭ10М

Белорусский государственный университет транспорта
кафедра "Локомотивы"
Курсовой проект по дисциплине "Теория и конструкция локомотивов"
На тему: "Проектирование тепловоза", Гомель, 2022 г

Исходные данные
Род службы пассажирский
Эффективная мощность дизеля Ne, 1500 кВт
Конструкционная скорость vк, 90 км/ч
Расчетная скорость vр, 20 км/ч
Радиус кривой для динамического вписывания Rд, 350 м
Возвышение наружного рельса, 130 мм
Нагрузка на одну колесную пару, 200 кН

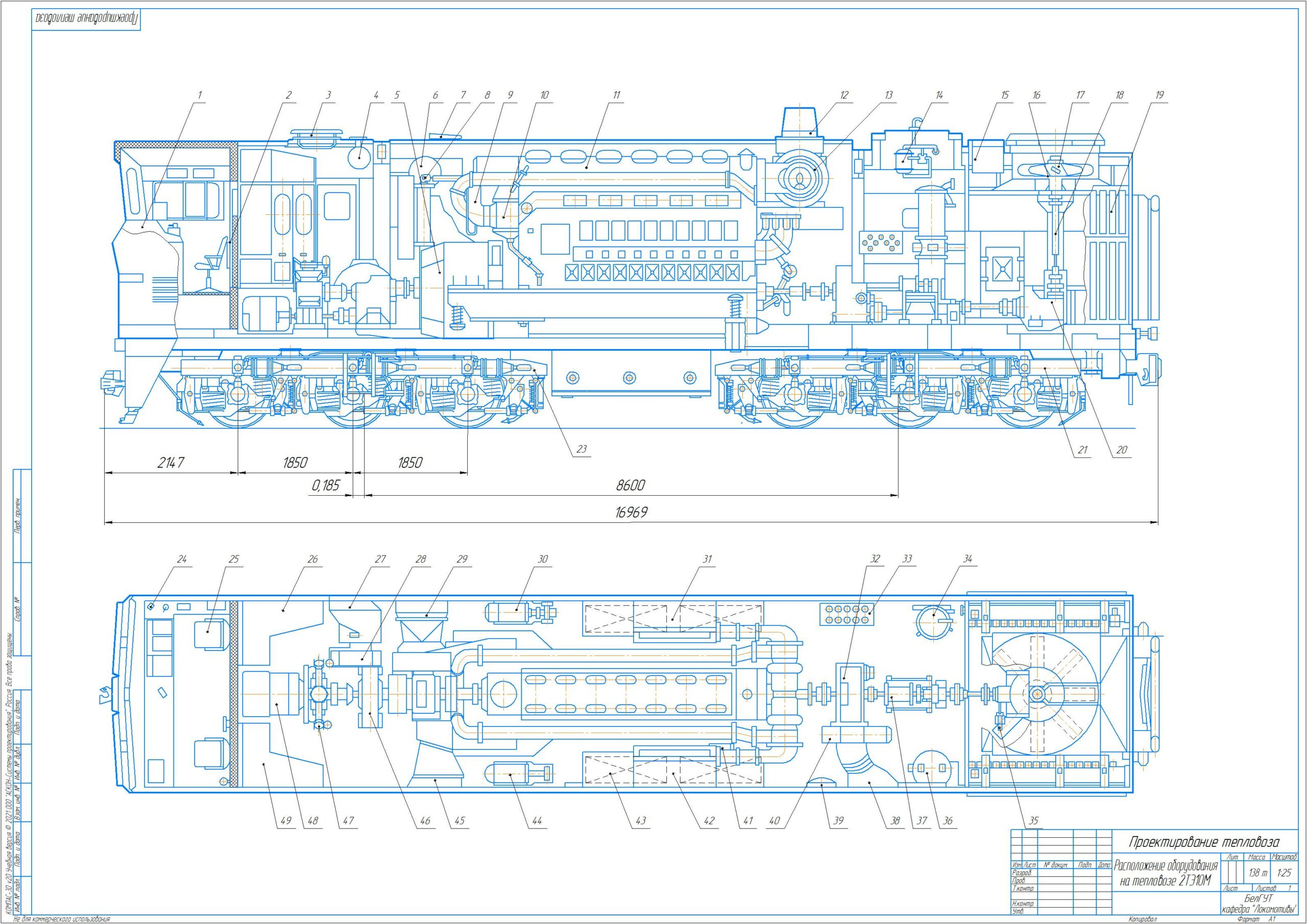

Курсовая работа содержит 1 чертеж формата А1: компоновочная схема тепловоза 2ТЭ10М с размещением основного и вспомогательного оборудования, спецификацию.
В пояснительной записке выполнен расчёт 4-х разделов.

Содержание

Введение 4
1 РАСЧЕТ ТЕХНИКО-ЭКОНОМИЧЕСКИХ ХАРАКТЕРИСТИК ТЕПЛОВОЗА 5
1.1 Расчет параметров тягового редуктора 5
1.2 Расчет электротяговых характеристик колесно-моторного блока (КМБ) 7
1.3 Расчет и построение тяговой характеристики тепловоза 12
1.4 Расчет и построение экономических характеристик 15
2 РАСЧЕТ ОХЛАЖДАЮЩЕГО УСТРОЙСТВА ТЕПЛОВОЗА 18
2.1 Расчет параметров горячего водяного контура охлаждения дизеля 18
2.2 Расчет параметров холодного водяного контура 22
2.3 Расчет водомасляного теплообменника 23
2.4 Расчет вентилятора холодильной камеры 25
2.5 Расчет основных параметров циркуляционных насосов 29
3 РАЗМЕЩЕНИЕ ОБОРУДОВАНИЯ НА ЛОКОМОТИВЕ 30
4 ДИНАМИЧЕСКОЕ ВПИСЫВАНИЕ ТЕПЛОВОЗА В КРИВОЙ УЧАСТОК ПУТИ 33
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 41
