Проектирование тепловоза на базе ТЭМ2

Белорусский государственный университет транспорта
кафедра "Локомотивы"
Курсовой проект по дисциплине "Теория и конструкция локомотивов"
На тему: "Проектирование тепловоза", Гомель, 2021 г

Исходные данные
Род службы маневровый
Эффективная мощность дизеля Ne, 600 кВт
Максимальная нагрузка на ось 2П, 250 кН
Конструкционная скорость vк, 100 км/ч
Расчетная Скорость vр, 8 км/ч
Радиус кривой для динамического вписывания Rд, 350 м
Возвышение наружного рельса, 130 мм
Нагрузка на одну колесную пару, 180 кН

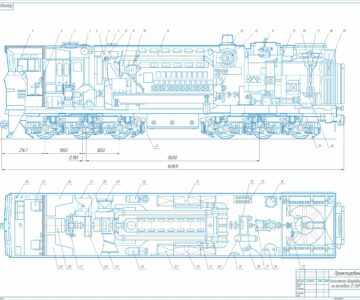

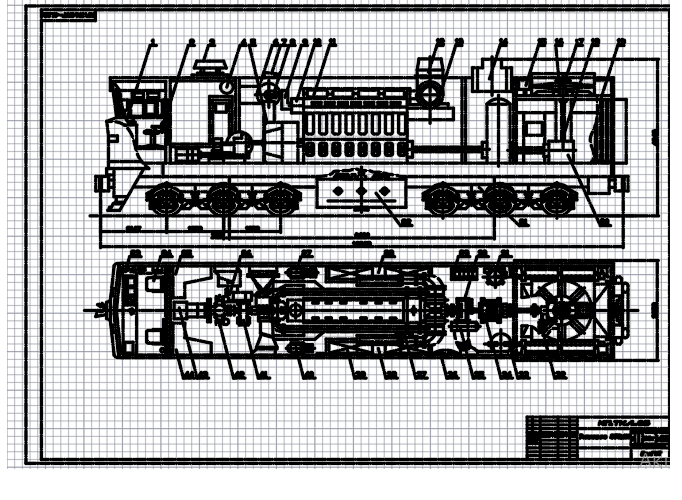

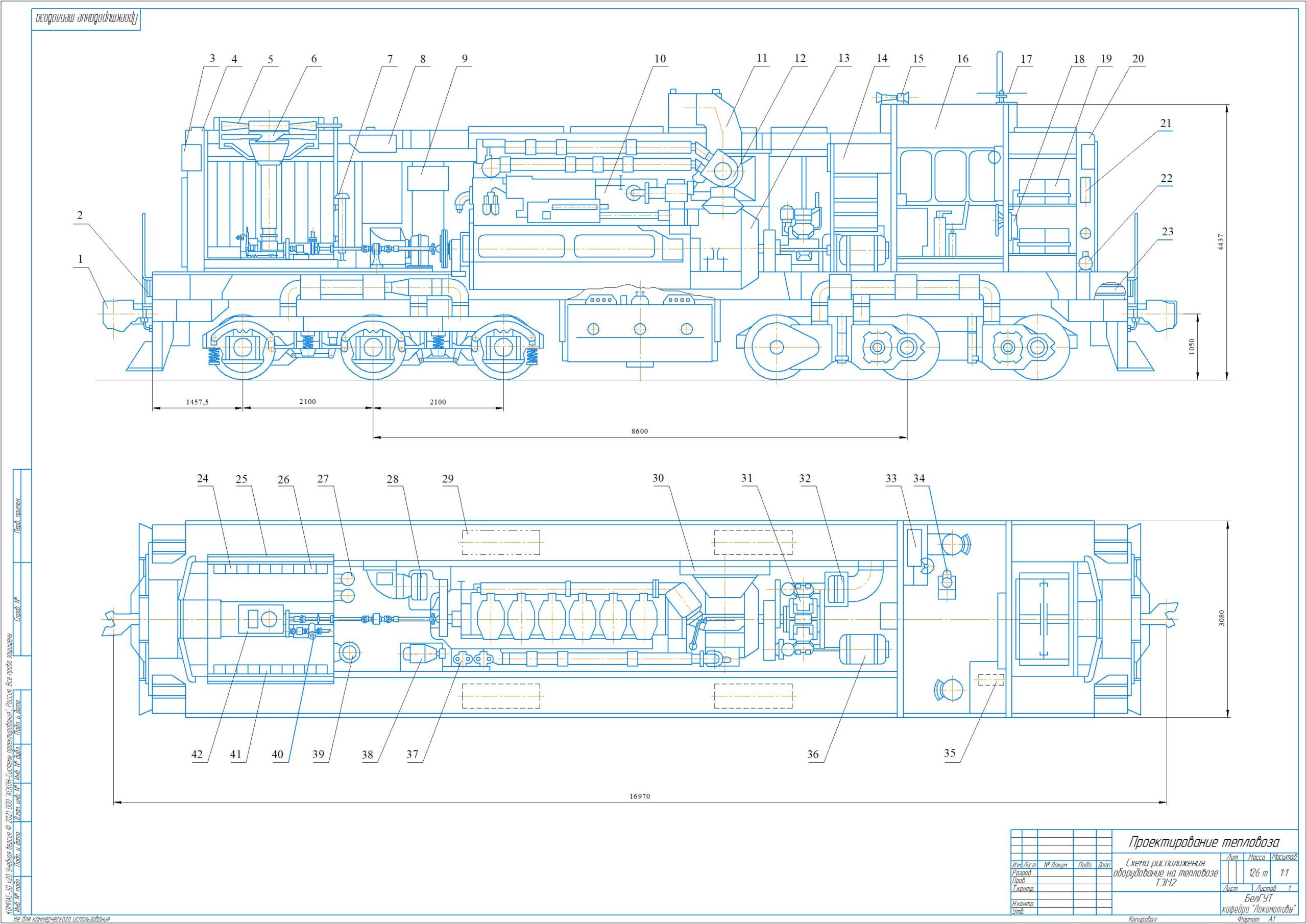

Курсовая работа содержит 1 чертеж формата А1: компоновочная схема тепловоза ТЭМ2 с размещением основного и вспомогательного оборудования. В пояснительной записке выполнен расчёт 4-х разделов.

Содержание
ВВЕДЕНИЕ..................................................................................................................4
1 РАСЧЕТ ТЕХНИКО-ЭКОНОМИЧЕСКИХ ХАРАКТЕРИСТИК ТЕПЛОВОЗА 5
1.1 Расчет параметров тягового редуктора 5
1.2 Расчеты электротяговых характеристик колесно-моторного блока (КМБ) 7
1.3 Расчет и построение тяговой характеристики тепловоза 12
1.4 Расчет и построение экономических характеристик 16
2 РАСЧЕТ ОХЛАЖДАЮЩЕГО УСТРОЙСТВА ТЕПЛОВОЗА 18
2.1 Расчет параметров горячего водяного контура охлаждения дизеля 18
2.2 Расчет параметров холодного водяного контура 22
2.3 Расчет водомасляного теплообменника 23
2.5 Расчет основных параметров циркуляционных насосов 29
3 РАЗМЕЩЕНИЕ ОБОРУДОВАНИЯ НА ЛОКОМОТИВЕ 31
4 ДИНАМИЧЕСКОЕ ВПИСЫВАНИЕ ТЕПЛОВОЗА В КРИВОЙ УЧАСТОК ПУТИ 32
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 44
