ТЭМ2 (тепловоз с электрической передачей, маневровый, тип 2) — советский, а затем российский маневровый шестиосный (осевая формула 3О−3О) тепловоз.

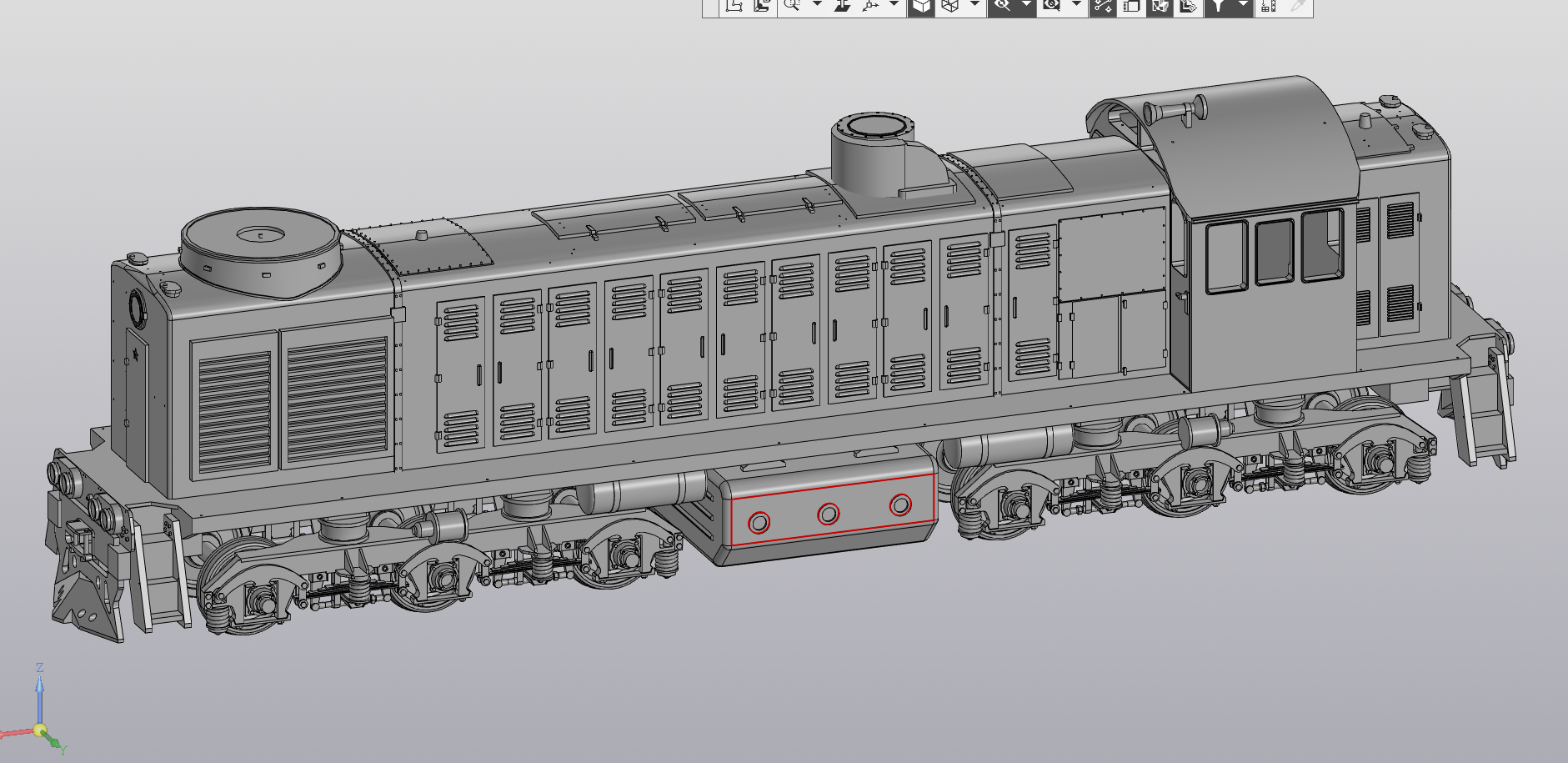

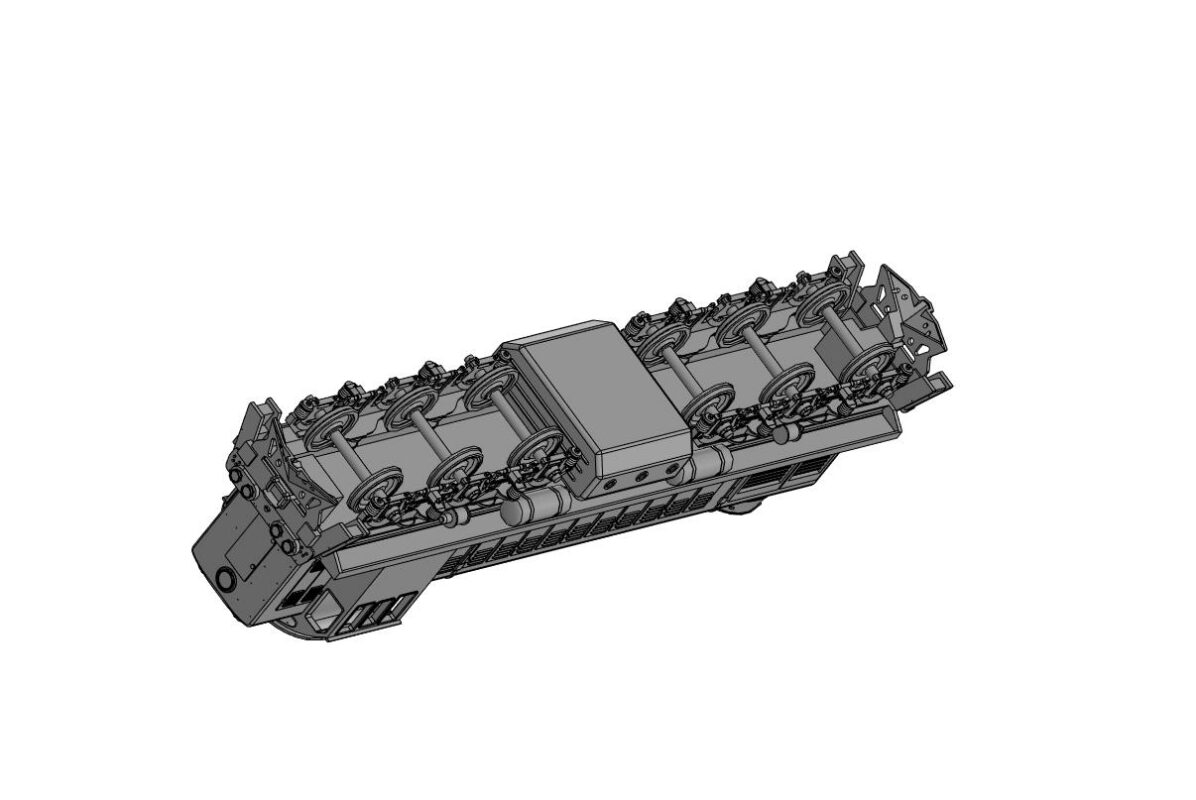

3D модель твердотельная, масштаб 1 к 87, 13 деталей, размеры брал из чертежей взятых с сети интернет.
