Промежуточная станция полупродольного типа с двумя главными путями

Уральский Государственный Университет Путей Сообщения
Кафедра «Станции, узлы и грузовая работа»
Курсовой проект по дисциплине «Железнодорожные станции и узлы»
На тему: «Проектирование промежуточной станции»
Екатеринбург 2015

В курсовом проекте спроектирована станция полупродольного типа с двумя главными путями, тремя приемо-отправочными путями, одним погрузочно-выгрузочным, выставочным путем и предохранительным тупиком.

Промежуточные станции предназначены для выполнения технических операций по приему, отправлению, пропуску грузовых и пассажирских поездов, для посадки и высадки пассажиров, обработки багажа и грузобагажа, выполнения маневровой работы по отцепке (прицепке) вагонов от сборных поездов и подаче их на грузовые пункты, выполнения грузовых и коммерческих операций.
Для безопасного и своевременного выполнения указанной работы промежуточные станции имеют:
• путевое развитие;
• пассажирское здание, платформы, пешеходные тоннели или мостики;
• грузовой район, включающий склады, площадки, погрузо-выгрузочные механизмы, автомобильные подъезды;
• устройства связи, СЦБ, электроснабжения, освещения, водоснабжения, канализации и теплоснабжения.
В курсовом проекте необходимо спроектировать промежуточную станцию поперечного типа.
Путевое развитие станции:
• Число главных путей – 2
• Число приемоотправочных путей – 3
• Вытяжной путь – 1
• Предохранительный тупик – 1
• Погрузочно-выгрузочный путь – 1
• Выставочный путь – 1
Род тяги – электрическая
Тип рельсов:
• На главных путях 1/11
• На станционных путях 1/9
Полезная длина приемоотправочных путей – 1250 м
Скорость безостановочного движения поездов по станции – до 120 км/ч
Длина погрузочно-выгрузочных фронтов на грузовом районе:
• Для тарно-штучных грузов – 66 м
• Для навалочных грузов – 20 м
В курсовом проекте требуется выполнить:
1. Разработать схему станции заданного типа и дать ее описание
2. Рассчитать координаты центров переводов, предельных столбиков, сигналов, вершин углов поворота, торцов пассажирских устройств, упоров тупиковых путей.

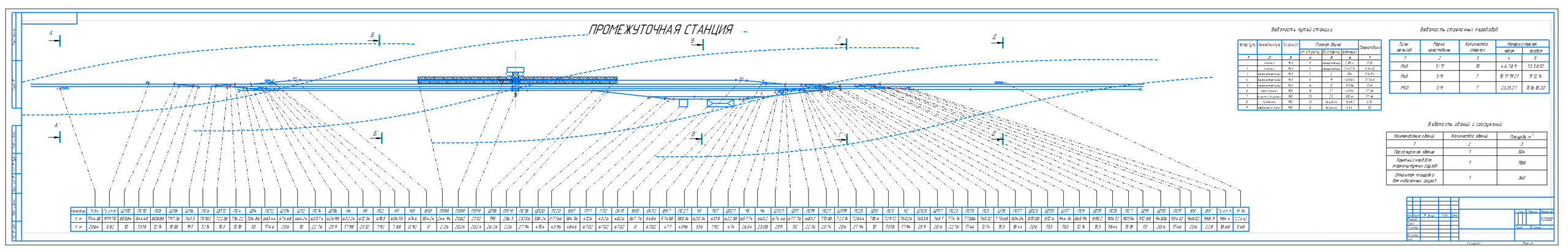

3. Вычертить план станции в масштабе 1:2000, привести ведомости путей, стрелочных переводов, зданий и сооружений.
4. Построить поперечные профили земляного полотна в масштабе 1:100.
5. Определить объемы земляных работ
6. Описать технологию работы станции со сборным поездом.
