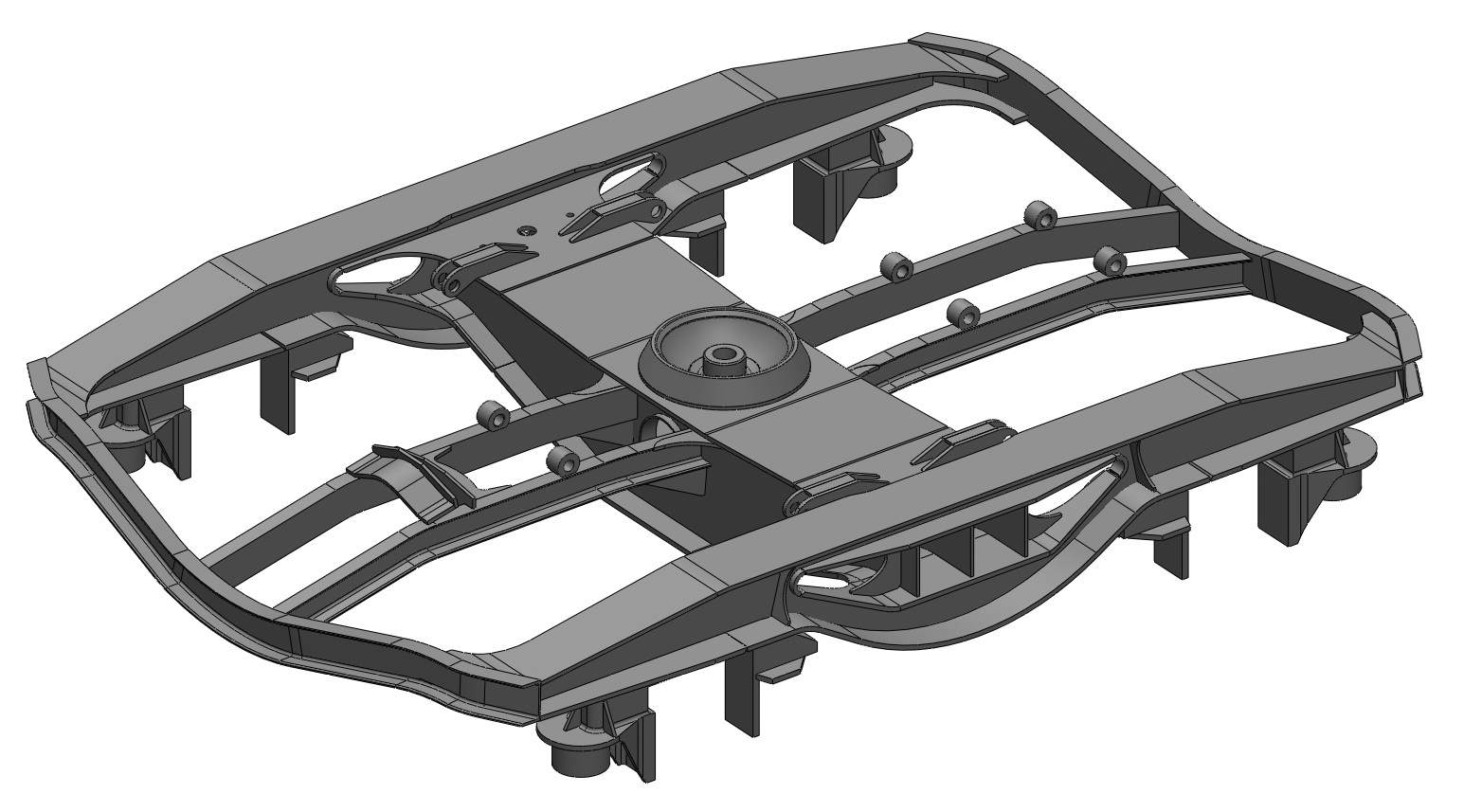

Рама тележки Y25

Рама тележки имеет жесткую замкнутую конструкцию, состоящую из двух продольных, одной шкворневой и двух концевых поперечных балок. В середине тележки концевые балки соединены со шкворневой средними продольными балками, на которых прикреплены вертикальные тормозные рычаги. У сварной рамы основные ее балки (продольные и шкворневые) выполнены из листовых элементов и имеют коробчатое сечение. Концевые и средние продольные балки выполнены из швеллеров. Буксовые челюсти рамы выполнены в виде стальных отливок и приварены к раме тележки.

Состав: 3D Сборка с деталировкой Язык документа

Софт: SolidWorks 14 SP2

Файлы:
Y25.01.01.01.000СБ Рама.SLDASM
Y25.01.01.01.001 Лист пятниковый.SLDPRT
Y25.01.01.01.002 Лист верхний.SLDPRT
Y25.01.01.01.003 Стенка.SLDPRT
Y25.01.01.01.004 Вставка.SLDPRT
Y25.01.01.01.005 Ребро.SLDPRT
Y25.01.01.01.006 Лист нижний.SLDPRT
Y25.01.01.01.007 Лист нижний боковой.SLDPRT
Y25.01.01.01.008 Ребро.SLDPRT
Y25.01.01.01.009 Вставка.SLDPRT
Y25.01.01.01.010 Подпятник (Z02.011.01.00.033).SLDPRT
Y25.01.01.01.011 Стенка боковая.SLDPRT
Y25.01.01.01.012 Лист верхний стенка боковой.SLDPRT
Y25.01.01.01.013 Лист нижний стенки боковой.SLDPRT
Y25.01.01.01.014 Лист нижний концевой.SLDPRT
Y25.01.01.01.015 Ребро.SLDPRT
Y25.01.01.01.016 Ребро.SLDPRT
Y25.01.01.01.017 Серьга.SLDPRT
Y25.01.01.01.018 Платик.SLDPRT
Y25.01.01.01.019 Балка лобовая.SLDPRT
Y25.01.01.01.020 Связь левая.SLDPRT
Y25.01.01.01.021 Связь правая.SLDPRT
Y25.01.01.01.022 Накладка.SLDPRT
Y25.01.01.01.024 Бобышка.SLDPRT
Y25.01.01.01.025 Перемычка.SLDPRT
Y25.01.01.01.026 Перемычка.SLDPRT
Y25.01.01.01.027 Перемычка.SLDPRT
Y25.01.01.01.028 Перемычка.SLDPRT
Y25.01.01.01.030 Кронштейн.SLDPRT
