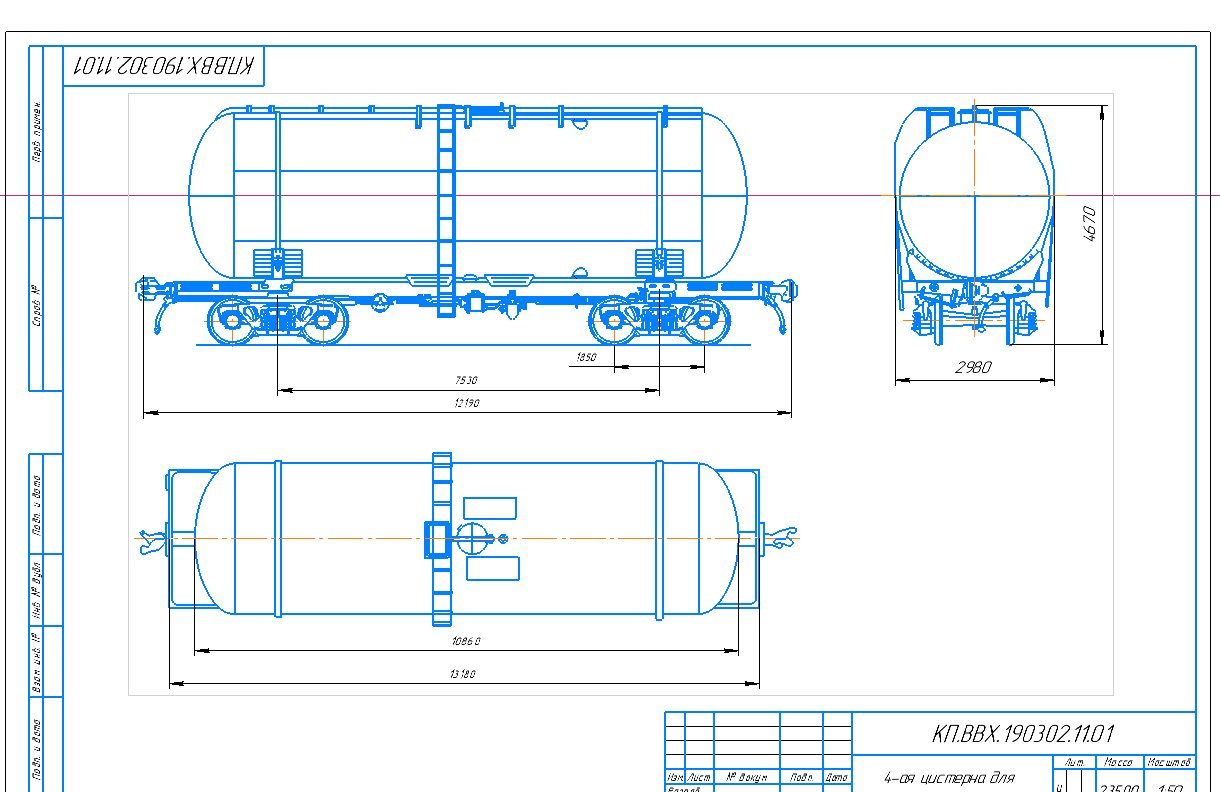

Расчет 4-ой цистерны для перевозки метанола

ИРКУТСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ПУТЕЙ СООБЩЕНИЯ
(ФГБОУ ВПО ИрГУПС)
Факультет «Транспортных Систем»
Кафедра «Вагоны и вагонное хозяйство»

Курсовая работа на тему: Расчет 4-ой цистерны для перевозки метанола
2020г

Исходные данные:

Тип вагона - Цистерна для перевозки метанола
Тара вагона - Т="\2\3",5т,
Осевая нагрузка - р_0="\1\9\7",4"\к\Н" ,
Количество колесных пар в вагоне - m_0=4.
Масса тележки 4800 кг
База тележки 1,85 м
Допускаемая скорость 120 км/ч
Гибкость рессорного подвешивания 0,125 м/Мн
Прогиб рессорных комплектов под статической нагрузкой 0,055 м
Расстояние от уровня головок рельсов до опорной поверхности подпятника 0,801 м
Тип рессорного подвешивания Одноступый

Содержание:
Введение    3
1 Конструкция и назначение вагона    5
2 Технические требования к вагонам    7
2.1 Требования, предъявляемые к вагонам    7
2.2 Требования к унифицированным частям вагона    8
2.3 Требования к материалам    10
2.4 Коррозионная защита    11
2.5 Требования к погрузочно-разгрузочным операциям    12
3 Выбор технико-экономических параметров    13
3.1 Определение основных параметров    13
3.2 Определение относительных параметров    14
3.3 Определение линейных размеров вагона    14
3.4 Определение нагрузок    18
4 Проверка вписывания вагона в габарит 1-Т    19
4.1 Определение горизонтальных размеров строительного очертания    19
4.2 Определение горизонтальных размеров проектного очертания    22
4.3 Определение вертикальных размеров строительного очертания    23
4.4 Определение вертикальных размеров проектного очертания    23
5 Расчет оси колесной пары вероятностным методом    28
6 Расчет подшипника на долговечность    38
7 Расчет рессорного подвешивания    41
8 Расчет фрикционного гасителя колебаний    47
9 Проверка кинематических параметров автосцепного оборудования    52
10 Устойчивость вагона от схода с рельсов    61
10.1 Определение устойчивости порожнего вагона    62
10.2 Определение устойчивости груженого вагона    68
10.3 Определение показателей схода    72
11 Оценка от выжимания в составе поезда    74
11.1 Выжимание порожнего грузового вагона из состава поезда    75
11.2 Выжимание груженого вагона из состава поезда    80
12 Оценка устойчивости вагона от опрокидывания    85
12.1 Опрокидывание наружу кривой    86
12.2 Опрокидывание внутрь кривой    93
13 Расчет энергоемкости пружинно-фрикционного поглощающего аппарата    96
14 Расчет боковой рамы тележки грузового вагона    100
15 Расчет кузова вагона    106
Заключение    107
Список используемой литературы    108
