Белорусский государственный университет транспорта
Кафедра вагоны
Курсовой проект по дисциплине "Тормозные системы подвижного состава"

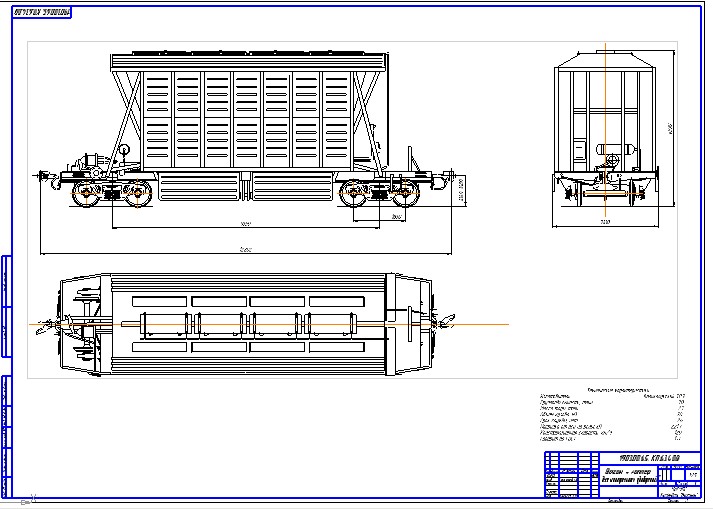

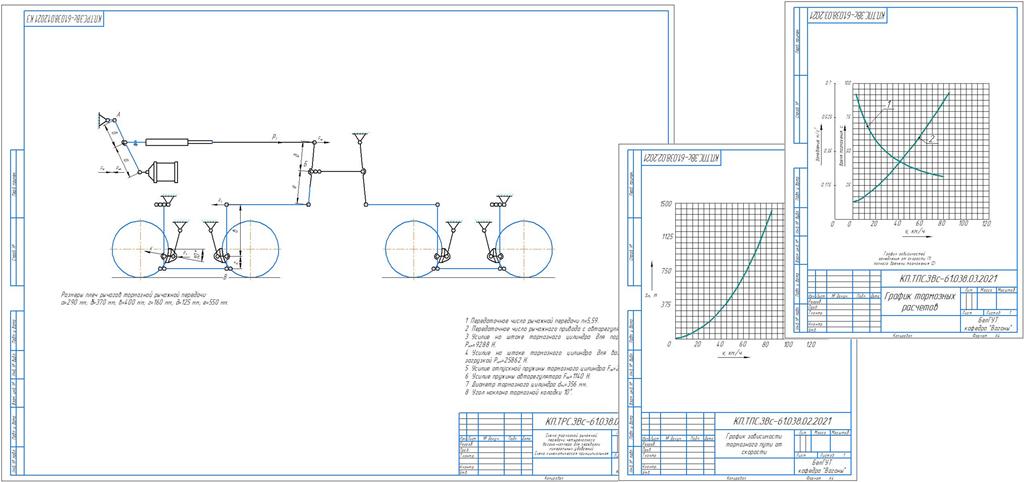

На тему "Расчет и проектирование тормоза 4-осного вагона-хоппера для перевозки минеральных удобрений"
Гомель 2021
Исходные данные:
Тип вагона - 4-осный вагон-хоппер для перевозки минеральных удобрений
Масса тары - 20 т
Грузоподъемность - 64 т
Скорость -100 км/ч
Тип тормозных колодок - ТИИР - 300
Авторегулятор - 574Б
Наличие авторежима - Есть
Исходные данные для оценки эффективности тормозной системы поезда:
Состав грузового поезда:
- 8-осные цистерны (Т+Q=168 т) - 2
- 8-осные полувагоны (Т+Q=164 т) - 3
- 4-осные вагоны-хопперы для цемента (Т+Q=90 т) - 11
- 4-осные полувагоны (Т+Q=92 т) - 35
- 4-осные рефрижераторные (Т+Q=84 т) - 15
Скорость поезда в начале торможения - 85 км/ч
Уклон пути - -10 промилле
Вид торможения - ЭТ
Тормозные колодки - К
Содержание
1 Расчет колодочного тормоза 2
1.1 Определение допускаемой величины тормозных нажатий 2
1.2 Расчет передаточного числа тормозной рычажной передачи 4
1.3 Определение диаметра тормозного цилиндра 6
2 Проверка обеспеченности вагона тормозными средствами 9
2.1 Определение действительной и расчетной силы нажатия тормозных ко-лодок 9
2.2 Определение расчетного коэффициента силы нажатия тормозных коло-док вагона 10
3 Проверка отсутствия юза 12
4 Оценка эффективности тормозной системы поезда 16
4.1 Определение расчетного тормозного коэффициента поезда 16
4.2 Определение тормозного пути поезда 17
4.3 Определение замедления и времени торможения 23
Список использованной литературы 25
