Разработка конструкции четырехосного универсального крытого вагона

Белорусский государственный университет транспорта
Кафедра вагоны
Курсовой проект по дисциплине «Конструкция, теория и расчет вагонов»

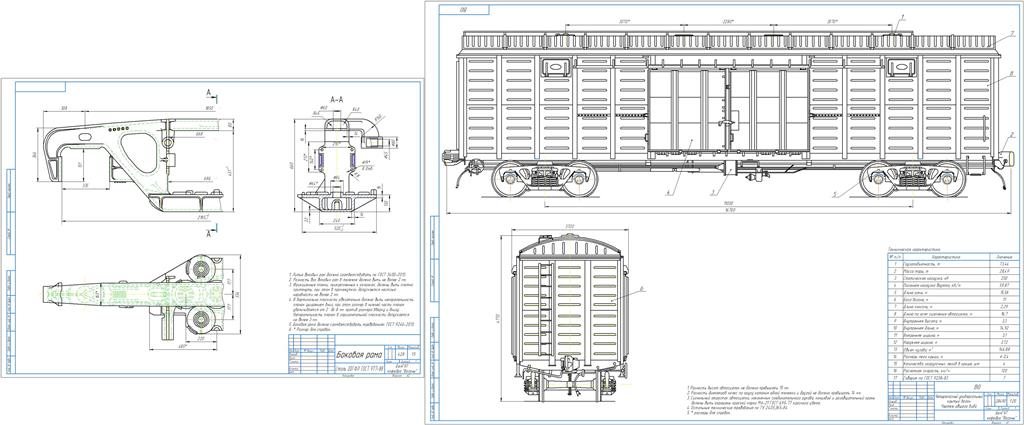

На тему "Разработка конструкции четырехосного универсального крытого вагона"
Гомель 2021

Задание:
тип вагона - 4-осный крытый
осевая нагрузка - 250 кН
ходовая часть - по типу тележки 18-194-1
габарит кузова - Т
расчеты:
- проверка на вписывания в габарит кузова в зоне верхнего очертания
- расчет боковой рамы на прочность
- расчет против схода вагона с рельсов
- оценка экономической эффективности спроектированного вагона.

Содержание
Введение 2
1 Выбор основных параметров вагона 3
1.1 Определение грузоподъемности и массы вагона 3
1.2 Определение объема кузова и его внутренних размеров 4
1.3 Определение погонной нагрузки 6
1.4. Выбор основных параметров проектируемой тележки 7
2 Проверка на вписывание в габарит кузова в зоне верхнего очертания вагона 8
2.1 Исходные расчетные данные 8
2.2 Определение горизонтальных ограничений 10
2.3 Определение вертикальных ограничений 13
2.4 Определение горизонтальных поперечных размеров проектного очертания кузова вагона 14
3 Описание конструкции проектируемого вагона 18
3.1 Конструкция кузова 18
3.2 Описание конструкции тележки 21
4 Расчет боковой рамы методом сил 26
4.1 Методика расчета 26
4.2 Определение геометрических характеристик сечений стержней расчетной схемы 29
4.3 Подготовка исходной информации для ввода на ЭВМ 34
4.4 Результаты расчета 34
5 Проверка устойчивости вагона против схода с рельсов 39
6 Оценка экономической эффективности спроектированного вагона 42
Список использованной литературы 49
