Разработка конструкции универсального крытого вагона

УЧРЕЖДЕНИЕ ОБРАЗОВАНИЯ
БЕЛОРУССКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ТРАНСПОРТА
Кафедра «Вагоны и вагонное хозяйство»
по дисциплине «Конструкция, теория и расчет вагонов»
на тему: "РАЗРАБОТКА КОНСТРУКЦИИ УНИВЕРСАЛЬНОГО
КРЫТОГО ВАГОНА"
Гомель 2014

Осевая нагрузка p=250 кН.

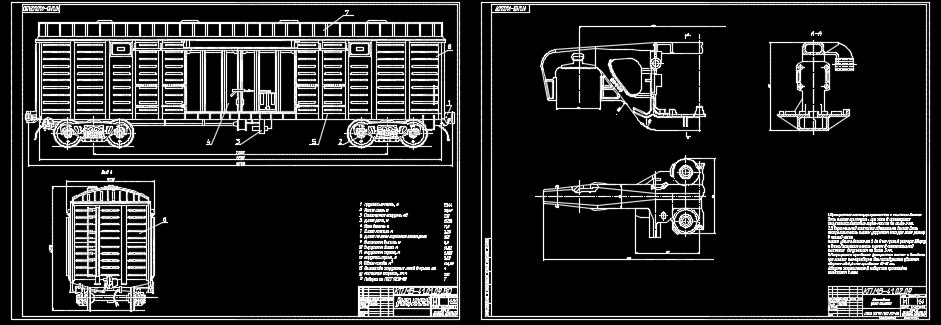

Чертеж крытого вагона и боковой рамы тележки
Содержание
1. Выбор основных параметров проектируемого вагона 3
1.1 Определение грузоподъемности вагона 3
1.2 Определение массы вагона 3
1.3 Определение массы груженого вагона 3
1.4 Определение массы брутто кузова 3
1.5 Определение объема кузова и его внутренних размеров 4
1.6 Наружные линейные размеры вагона 5
1.7 Выбор основных параметров проектируемой тележки 6
2 Проверка вписывания вагона в габарит Т 7
2.1 Исходные данные 7
2.2 Определение горизонтальных поперечных размеров строительного очертания кузова вагона 8
2.3 Определение вертикальных размеров строительного очертания кузова вагона 11
2.4 Определение горизонтальных поперечных размеров проектного очертания кузова вагона 12
2.5 Определение вертикальных размеров проектного очертания кузова вагона 13
3 Описание конструкции разрабатываемого вагона 15
4 Расчет боковой рамы методом сил 21
4.1 Методика расчета 21
4.2 Определение геометрических характеристик сечений стержней расчетной схемы 24
4.3 Подготовка исходной информации для ввода на ЭВМ 29
4.4 Результаты расчета 30
5 Расчет устойчивости вагона против схода с рельсов 34
6. Определение себестоимости изготовления тележки грузового вагона 36
Литература 38

Состав: Крытый вагон, боковая рама тележки, ПЗ,экспликация Язык документа
