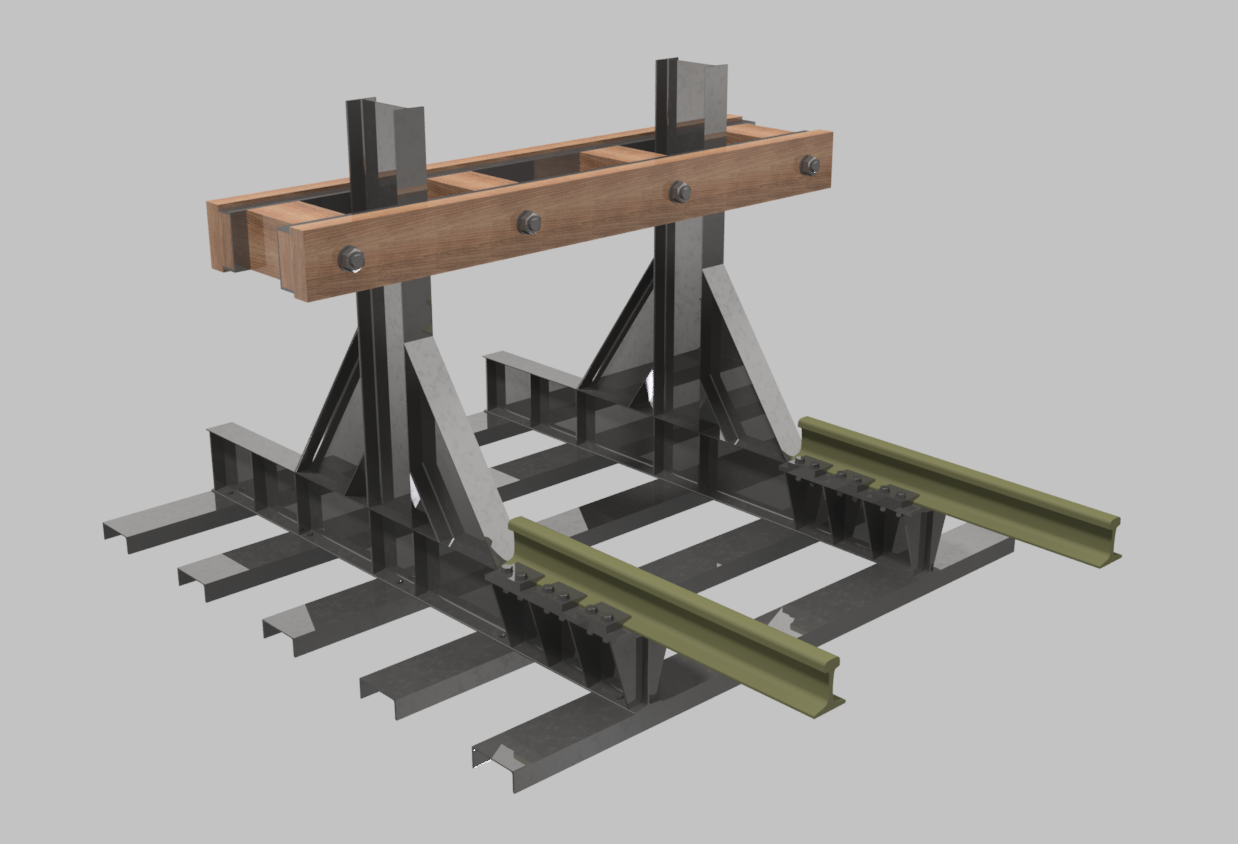

Рельсовый тупиковый упор

Конструкция из рельсов и деревянного бруса, его назначение остановить движущийся вагон или состав. Установка железнодорожных упоров осуществляется в тупиках. Рельс типа Р-65.

Состав: 3D сборочная модель

Софт: Autodesk Inventor 2018

Сайт: www

Файлы:
370692-МТ.Н2-00СБ-Упор тупиковый.iam
370692-МТ.Н2-01-Балка основания.ipt
370692-МТ.Н2-02-Стойка.ipt
370692-МТ.Н2-03-Раскос.ipt
370692-МТ.Н2-04-Поперечная балка.ipt
370692-МТ.Н2-05-Держатель бруса.ipt
370692-МТ.Н2-06-Пластина.ipt
370692-МТ.Н2-07-Прижим.ipt
370692-МТ.Н2-08-Ребро.ipt
370692-МТ.Н2-09-Ребро.ipt
370692-МТ.Н2-10-Шпилька.ipt
HTCH-00.00.01-driving wheel.ipt
Болт M16-6g×30(S24) ГОСТ 7798-70.ipt
Болт M24-6g×90(S36) ГОСТ 7798-70.ipt
Брус-2-сосна-220х220х300 ГОСТ 8486-86.ipt
Гайка M16-6H ГОСТ 5915-70.ipt
Гайка M24-6H ГОСТ 5915-70.ipt
Гайка M48-6H ГОСТ 5915-70.ipt
Рельс Р-65.ipt
Шайба 24 N ГОСТ 6402-70.ipt
Шайба 24 ГОСТ 11371-78.ipt
Шайба 48 ГОСТ 11371-78.ipt
Шпала 180х250х2750 ГОСТ 78-2004.ipt
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
