Сборник чертежей по вагонам

Государственный университет путей сообщения, Кафедра Подвижной состав

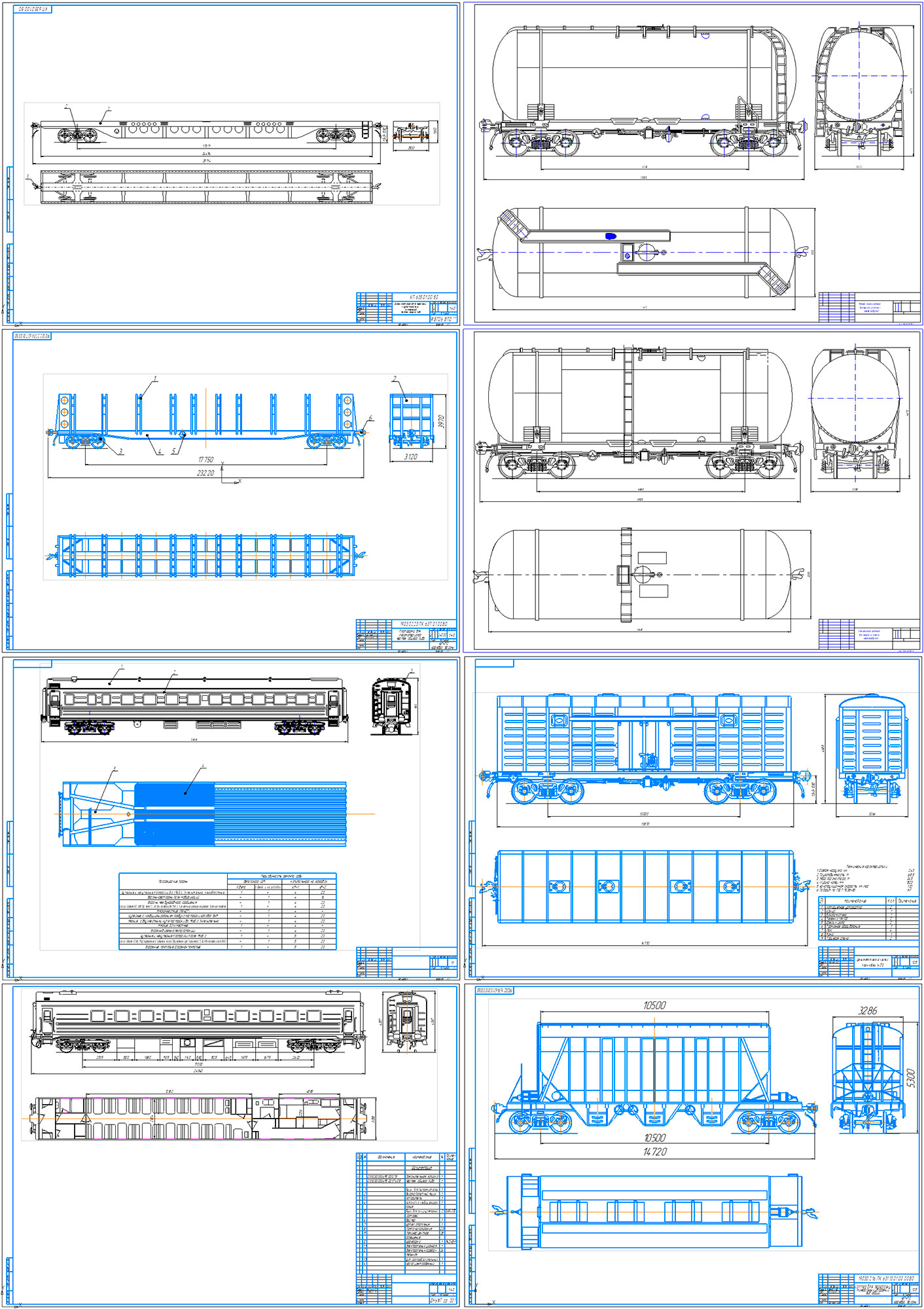

Сборник чертежей для проектирование и расчета вагонов.
Данный сборник выполнен разными авторами, в разных программах и предоставляется так как есть.
Смотрите список файлов и перед тем как качать.

Цельнометаллический крытый вагон модели 11-270
Технические характеристики
1 Осевая нагрузка, кН 243
2 Грузоподьёмность, т 68,5
3 Маса вагона (тара), т 24,5
4 Ширина колеи, мм 1520
5 Конструкционная скорость, км/час 120
6 Габарит по ГОСТ 9238-83 1-Т

Вагон Ресторан для курсовой работы по расчету вагона, дисциплина "вагоны и вагонное хозяйство"

Вагон-платформа 23-4000 для перевозки круглого леса.
Параметры проектируемого вагона-самосвала должны быть не хуже параметров вагона-аналога 23-4000. Четырехосная платформа 23-4000 (рисунок 2) производства ОАО «Дне-провагонмаш» предназначена для перевозки круглого леса длиной от 3,5 до 20,5м от мест погрузки до деревообрабатывающих предприятий или складов. Конструкция разработана с учетом удобства проведения погрузочно-разгрузочных операций механизированными грузоподъемными средствами, компактности размещения груза на платформе и максимального использования грузоподъемности вагона. Несъемное оборудование обеспечивает надежное крепление груза без применения временных (разовых) увязочных реквизитов.

Вагон-платформа 13-9834 для перевозки крупнотоннажных контейнеров. Проектируемый Вагон должен иметь технико-экономические параметры не хуже, чем у вагона-аналога. Рама платформы состоит из хребтовой, пяти поперечных балок, двух боковых, двух концевых и двух шкворневых балок.Конструкция рамы – сварная.

Пассажирский вагон
Цельнометаллический Пассажирский вагон тип 1 длина 24,5 мягкий
Вагон пассажирский плацкартный
Цельнометалический пассажирский купированный вагон модели К/ки

Вагон Хоппер 19-9870.Данная работа имеет общий вид вагона хоппера модели 19-9870 Тихвинского вагоностроительного завода, служит для перевозки минеральных удобрений

Выполнен чертёж котла цистерны-вагона модели 15-000 которая используется для перевозки жидких грузов на железнодорожном транспорте

Четырехосная цистерна для перевозки светлых нефтепродуктов

тормозное оборудование вагона хоппера
Тормозное оборудование пассажирского почтового вагона модели 61-525
Схема работы системы автоматического технического диагностирования вагонов

Состав: Сборник чертежей Язык документа

Софт: КОМПАС-3D 18, AutoCAD 2018

Файлы:

Каталог / Транспорт / Железнодорожный транспорт / Сборник чертежей по вагонам

вагоны/
вагоны/13-9834/
вагоны/13-9834/Курсовая.docx
вагоны/13-9834/Платформа. Чертеж общего вида.cdw
вагоны/13-9834/спецификация2.cdw
вагоны/23-4000/
вагоны/23-4000/23-4000 Чертеж общего вида.cdw
вагоны/23-4000/Курсач КРВ 23-4000.doc
вагоны/23-4000/Спецификация 1.cdw
вагоны/Вагон модели 11-270.cdw
вагоны/Вагон пассажирский плацкартный 13-9.frw
вагоны/Вагон пассажирский.cdw
вагоны/Вагон ресторан.cdw
вагоны/ПАСС. ВАГОН.CDW
вагоны/ПАСС. ВАГОН.spw
вагоны/Пассажирский вагон Кки.cdw
вагоны/Специф. к вагону Кки.cdw
вагоны/Схема работы системы автоматического технического диагностирования вагонов.cdw
вагоны/Тележка грузового вагона модели 18-578.cdw
вагоны/тормозное оборудование/
вагоны/тормозное оборудование/1.JPG
вагоны/тормозное оборудование/2.JPG
вагоны/тормозное оборудование/3.JPG
вагоны/тормозное оборудование/4.JPG
вагоны/тормозное оборудование/5.JPG
вагоны/тормозное оборудование/6.JPG
вагоны/тормозное оборудование/Khopper_11-715_1012.cdw
вагоны/тормозное оборудование/ВУ-45.JPG
вагоны/Тормозное оборудование.cdw
вагоны/Универсальный вагон.dwg
вагоны/Хоппер 19-9870.cdw
вагоны/Цистерна 15-000б.frw
вагоны/Цистерна четырехосная.frw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы.
