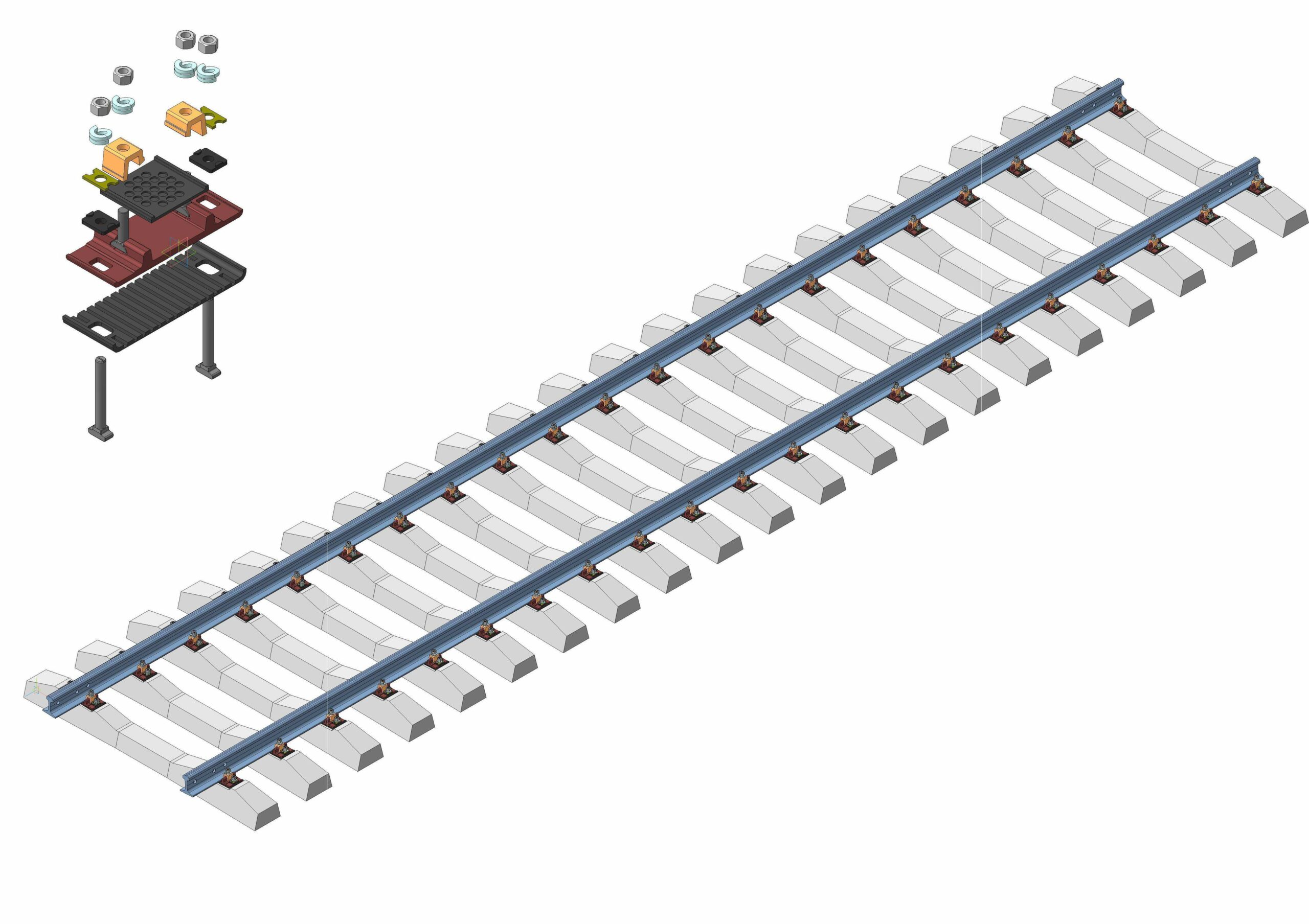

3D модель инвентарной секции пути железнодорожного на железобетоных шпалах и рельсом Р65. В секции использовано клеммное крепление.
