3d модель железнодорожного рельсового пути

3d модель железнодорожного рельсового пути.
Ширина колеи 1520 мм.
Модель выполнена Solidworks 2020.

Состав: 3D Сборка

Софт: SolidWorks 2020

Файлы:

Болт M22-8gx80-56.48.C ГОСТ 16016-2014.SLDPRT

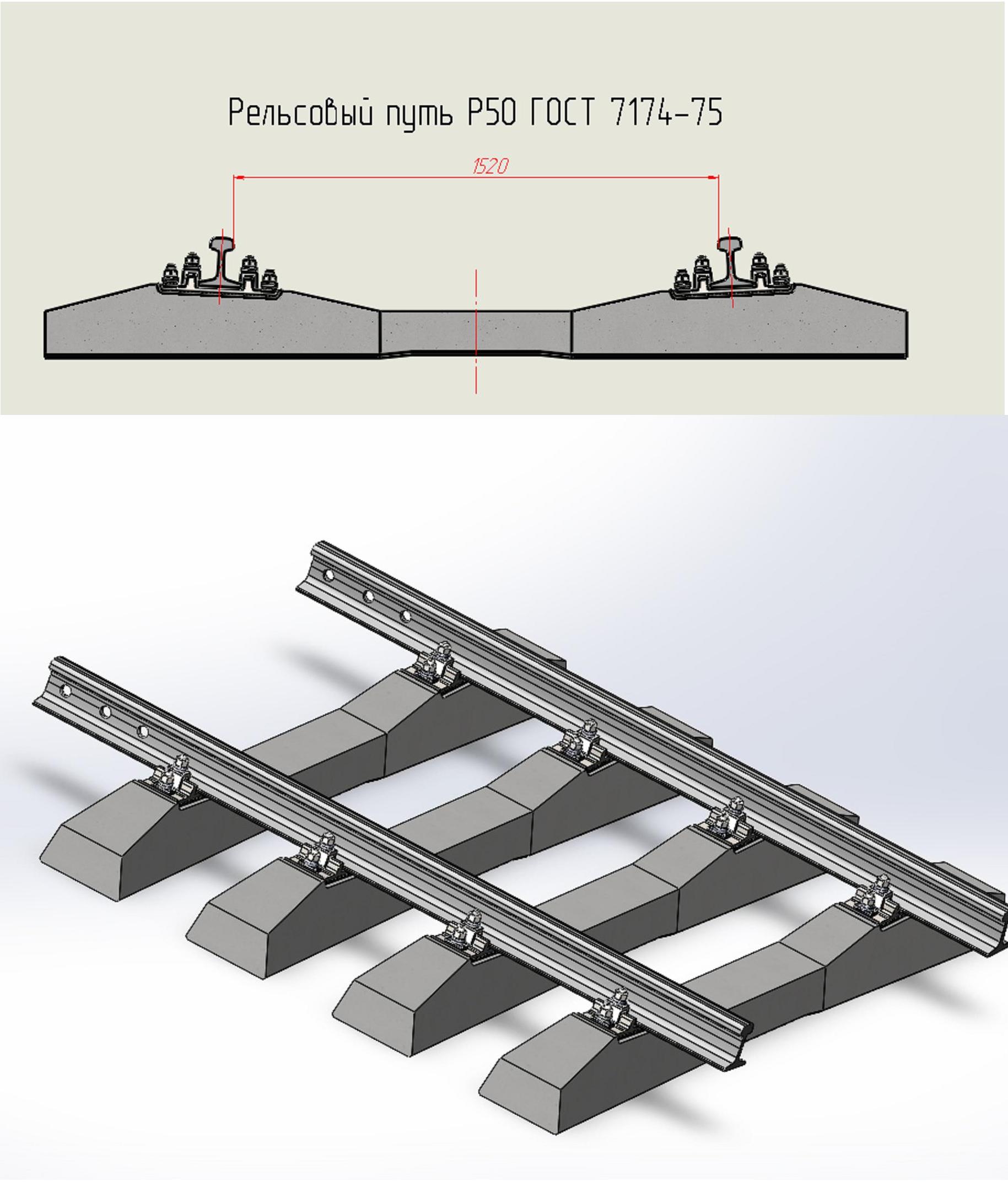

Рельсовый путь Р50 ГОСТ 7174-75.SLDASM

Рельсовый путь Р50 ГОСТ 7174-75.SLDDRW

Подкладка раздельного скрепления КБ65 по ГОСТ 16279-78.SLDPRT

Клемма ПК ГОСТ 22343-2014.SLDPRT

Шпала железобетонная типа ШС-1 по ГОСТ 10629-78.SLDPRT

Рельс Р50 ГОСТ Р 51685-2000.SLDPRT

Скоба для изолирующей втулки КБ.SLDPRT


Гайка М22х22 по ГОСТ 16018-79.SLDPRT

Прокладка повышенной упругости под подкладку КБ.SLDPRT

Рельсовый путь.JPG

Болт закладной М22х175 по ГОСТ 16017-79.SLDPRT

Втулка изолирующая КБ.SLDPRT

Шайба двухвитковая 25 по ГОСТ 21797-76.SLDPRT

Прокладка под подошву рельсов Р65.SLDPRT

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
