КОМПАС 3D 18

Схема загрузки вагона 11-271 ЛКМ

Схема выполнена для расчёта количества ЛКМ в промышленной таре (барабаны)
для полного заполнения по весу и объёму ж.д. вагона.

Техническая характеристика крытого вагона 11-271
1. Грузоподъёмность,т - 68;
2. Длина рамы,мм - 13870;
3. Ширина макс.,мм - 3249;
4. Высота макс.,мм - 4692;
5. Высота до уровня пола, мм - 1281;
6. Длина кузова внутри,мм - 13844;
7. Ширина внутри, мм - 2764;
8. Высота внутри,мм - 2737;
9. Размеры дверного проёма, мм - 3794х2343.

Состав: Вид общий Язык документа

Софт: КОМПАС-3D 12 Sp2

Файлы:

Каталог / Транспорт / Железнодорожный транспорт / Схема загрузки вагона 11-271 ЛКМ

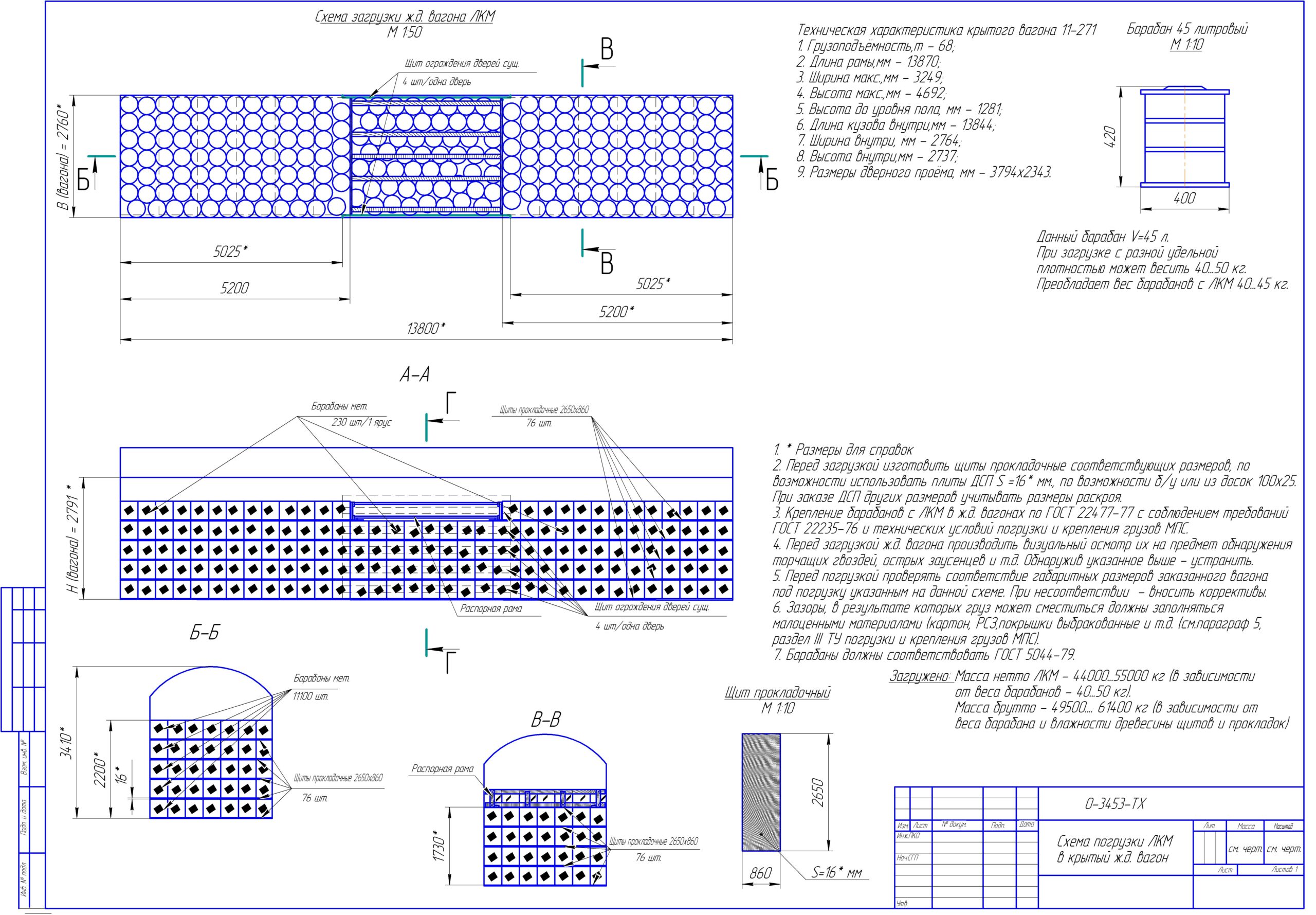

Схема загрузки ЛКМ в 5 ярусов
