СК-4 Стенд обточки колесных пар

Стенд обточки колесных пар СК-4Сб предназначен для установки колесной пары в центрах и ее вращения при обточке профиля колесных пар, имеющих следующие типы осей
Параметр Тип оси по ГОСТ 22780–93 и ГОСТ 33200–2014
РУ1 РМ3 РМ5 РУ1Ш, СПС РВ1Ш РВ2Ш РВ3Ш, СПС
Длина, мм 2294 2414 2406 2216 2212 2246 2212
d1, мм 130 130 140 130 130 150 130
l1, мм 176+53 196+55 188+55 190 188 210 188
d6, мм – – – 90 90 90 90
d7, мм –паз 31×9 –паз 31×9 –паз 31×9 М20 М20 М24 М20
l6, мм – – – 45 50 45 50
п, отв – – – 4 4 3 4
d8, мм 12
l7, мм 35 35 35 30 30 30 30
где: d1 – диаметр посадочной подшипниковой поверхности оси колесной пары;
l1 – длина посадочной подшипниковой поверхности оси колесной пары;
d6 – диаметр расположения торцевых резьбовых отверстий;
d7 – диаметр торцевых резьбовых отверстий, – ширина и глубина паза;
l6 – длина резьбы;
п – количество торцевых резьбовых отверстий;
d8 – диаметр центровых отверстий;
l7 – длина центровых отверстий

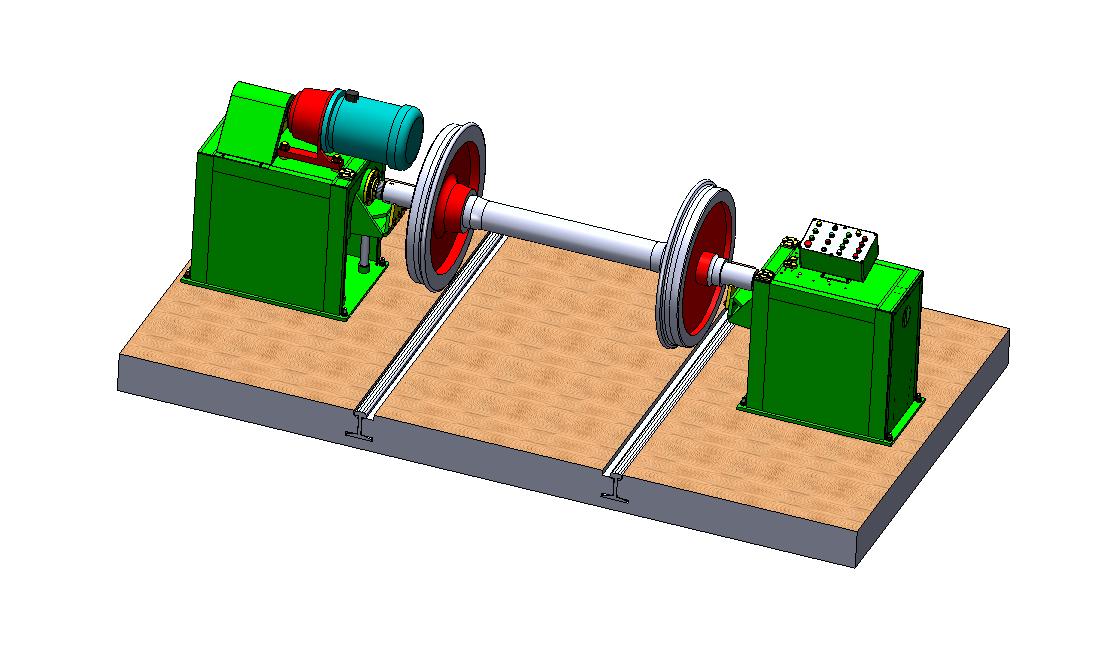

Стенд обточки колесных пар монтируется поверх пола на любом участке рельсового пути производственного помещения без его разрезки.
На полу производственного помещения с помощью фундаментных самоанкирующихся распорных болтов закреплены подъемник с передней бабкой и подъемник с задней бабкой. Поверх подъемника с задней бабкой закреплен электрический пульт управления. В торцевых отверстиях шпинделя передней бабки предусмотрено закрепление плоского поводка для вращения колесных пар с осями типа РУ1, РМ3 или РМ5 или ввода цилиндрических поводков, закрепленных в торцевых резьбовых отверстиях колесных пар с осями типа РУ1Ш, РВ1Ш, РВ2Ш, РВ3Ш.
В соответствующей втулке по надписи верней плиты каркаса подъемника с задней бабкой установлен упор, соответствующий маркировке обрабатываемой колесной пары. При этом штифт указатель упора направлен в сторону надписи
Техническая характеристика
1. Оси колесных пар ........... РУ1, РМ3, РМ5, РУ1Ш, РВ1Ш, РВ2Ш, РВ3Ш
2. Диаметры обработки профиля, мм .............................. 700…1360
3. Диаметры посадочной поверхности осей, мм ............. 130…150
4. Длина осей, мм ................................................................. 2212…2414
5. Максимальная грузоподъемность, кг ........................................ 2000
6. Используемые центра с конусом Морзе №5 ................... КЖ 1844
7. Скорость вращения колесной пары, об/мин ............................. 9,22
8. Крутящий момент на шпинделе, кг∙м ...................................... 850
9. Диаметр поводков, мм ............................................................... 20
10. Ход подъемников колесной пары, мм .......................................... 410
11. Ход перемещения центров бабок, мм .......................................... 140
12. Рабочее давление в гидросистеме, атм ...................................... 135
13. Давление в гидроцилиндре выдвижения передней бабки, атм ... 120
14. Расход масла в гидросистеме, л/мин ........................................... 15,1
15. Мощность установленного двигателя, квт ............................... 7,5
16. Мощность предполагаемой гидростанции, квт ........................ 4
17. Габаритные размеры В×L×H, мм ........................... 4400×736×1836
18. Режим работы ................................................ полуавтоматический
19. Управление в ручном режиме ......... кнопочное с пульта управления
Имеется комплект рабочих чертежей
