Совершенствование конструкции вагона-платформы модели 13-4012

Белорусский государственный университет транспорта
Кафедра "Вагоны и вагонное хозяйство"
Дипломный проект по дисциплине "Конструкция вагонов"
На тему: "Совершенствование конструкции вагона-платформы модели 13-4012"

В соответствии с заданием в проекте разработана конструкция кузова многофункциональной платформы, которая предназначена для перевозки, как большегрузных контейнеров, так и для перевозки лесоматериалов, колесной и гусеничной техники. При проектировании в качестве базовой модели использовалась универсальная платформа модели 13-4012. Отличается от базовой модели тем, что в ней удалены продольные борта и элементы их крепления, вместо поперечных бортов используются разработанные переездные площадки и изменена конструкция рамы. В результате масса спроектированной платформы уменьшилась на 0,668 т и составляет 20,732 т, что позволило увеличить грузоподъемность до 72 т в пределах осевой нагрузки 230,5 кН. После выбора основных параметров была проведена проверка вписывания вагона в габарит.

Соедражние
Введение
1 Выбор основных параметров проектируемой платформы
2 Вписывание проектируемой платформы в габарит 1-ВМ
3 Техническое описание платформы и танк-контейнера
4 Расчет рамы платформы на прочность методом конечных элементов
5 Расчет поперечной устойчивости спроектированной платформы с грузом
6 Экономическое обоснование эффективности спроектированной конструкции платформы
Список литературы

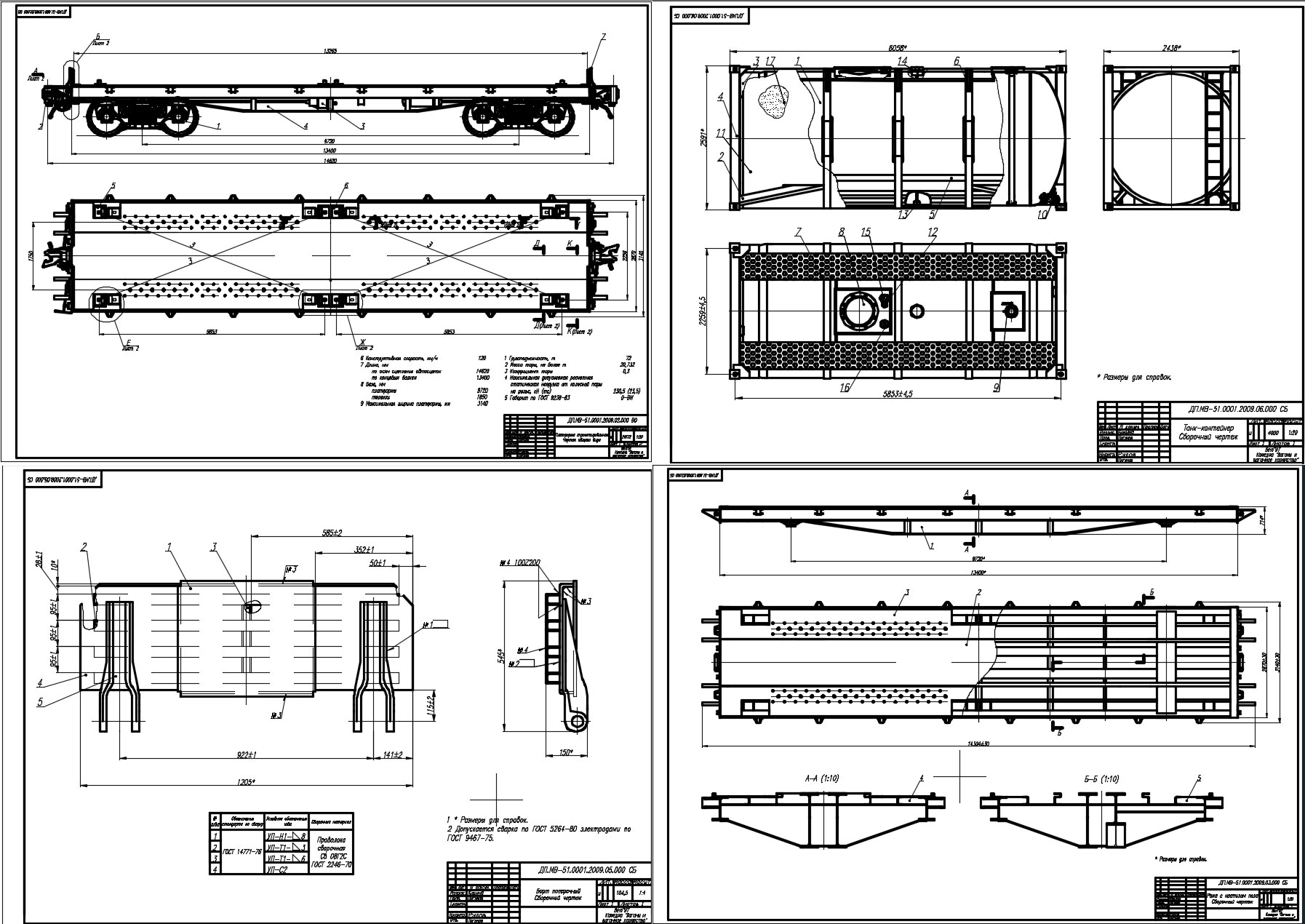

Состав: Вагон-платформа (ВО), Танк-контейнер (СБ), Рама с настилом пола (СБ), Спецификация, Деталировка, Габаритный чертеж, ПЗ Язык документа

Софт: AutoCAD 2017 SP1

Файлы:

Каталог / Транспорт / Железнодорожный транспорт / Совершенствование конструкции вагона-платформы модели 13-4012

22222.dwg
33333.dwg
Detalirovka_1.dwg
DOKLAD.doc
Gabarit.dwg
Literatura.doc
Okhrana_truda.dwg
platforma_13-4012.dwg
platforma_novaya.dwg
Prochnost.dwg
Razdel_1.doc
Razdel_2.doc
Razdel_3.doc
Razdel_4.doc
Razdel_5.doc
Razdel_6.doc
Soderzhanie.doc
Soderzhanie_2.doc
Vvedenie.doc
11111.dwg
