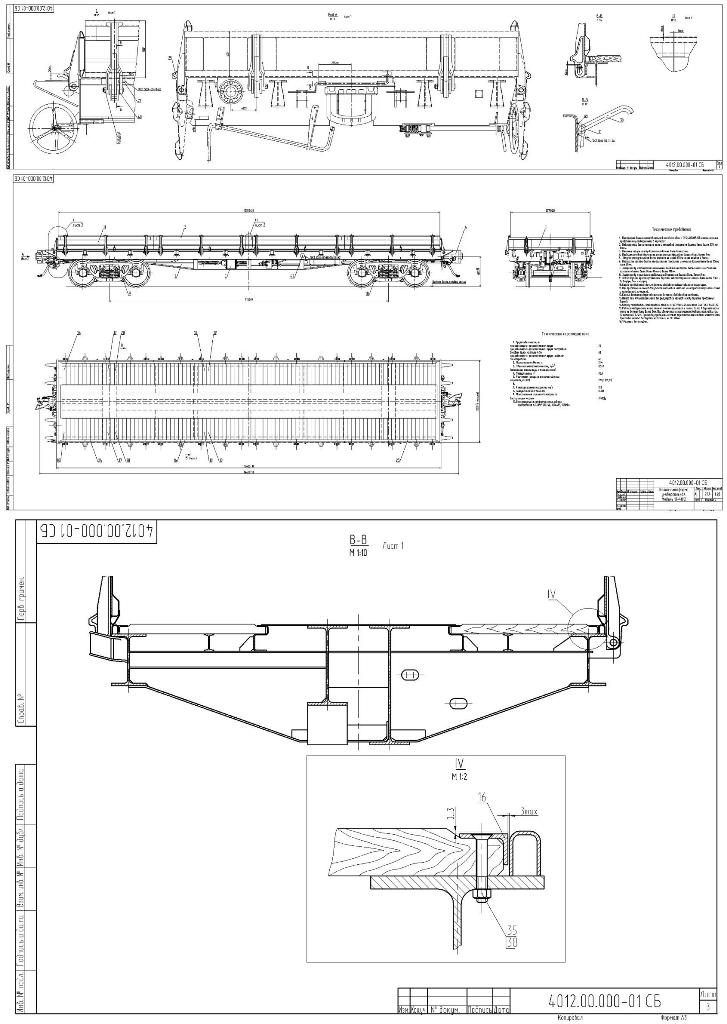

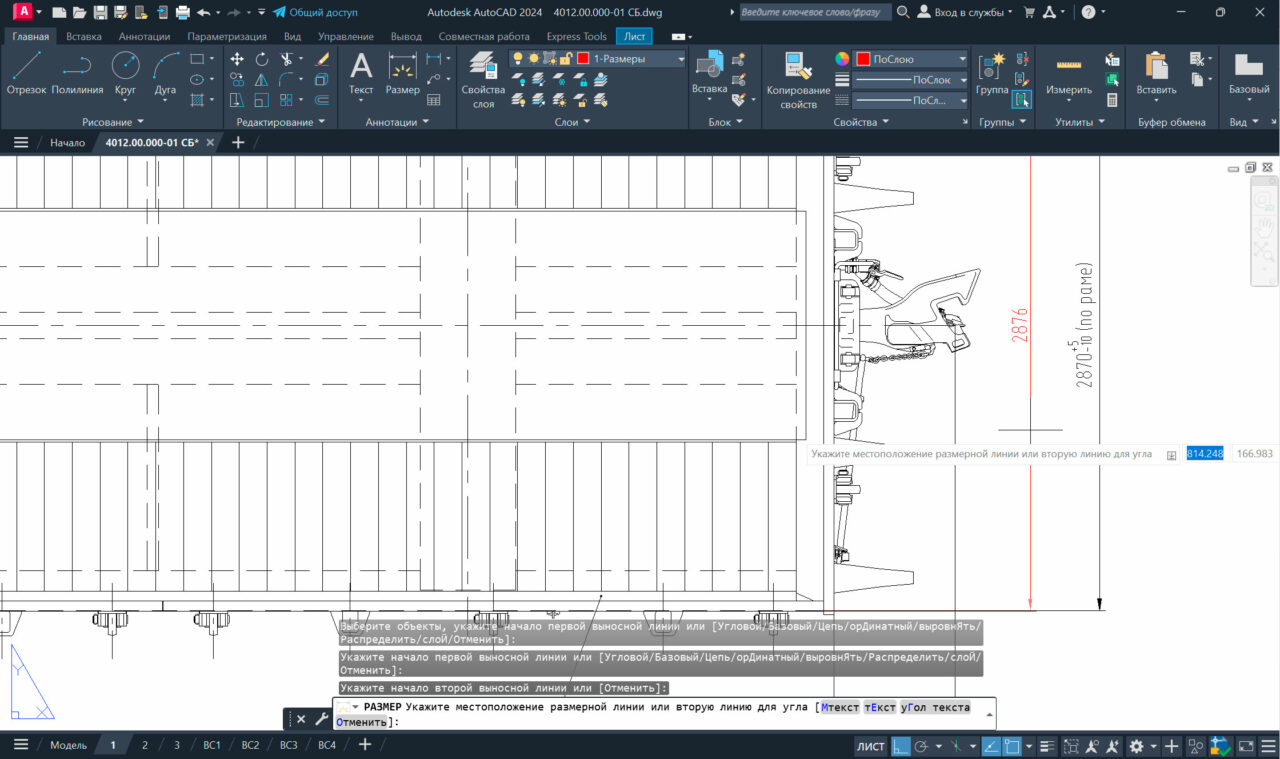

Детальный масштабный чертеж общего вида универсальной платформы модели 13-4012 постройки ДВЗ имени газеты "Правда". Работа соответствуют оригинальному чертежу 4012.00.000-01 СБ (на 3х листах) c ведомостью спецификаций (4012.00.000-01 ВС).
Основные размеры платформы:
Колея - 1520мм
База - 9720мм
Длина (по раме) - 13400мм
Длина по осям автосцепок - 14620мм
Ширина (по раме) - 2870мм
Ширина максимальная - 3150мм
