Стенд сборки шкворневой балки вагон 13-9808
Стенд сборки шкворневой балки предназначен для сборки шкворневой балки вагон платформы модели 13-9808.

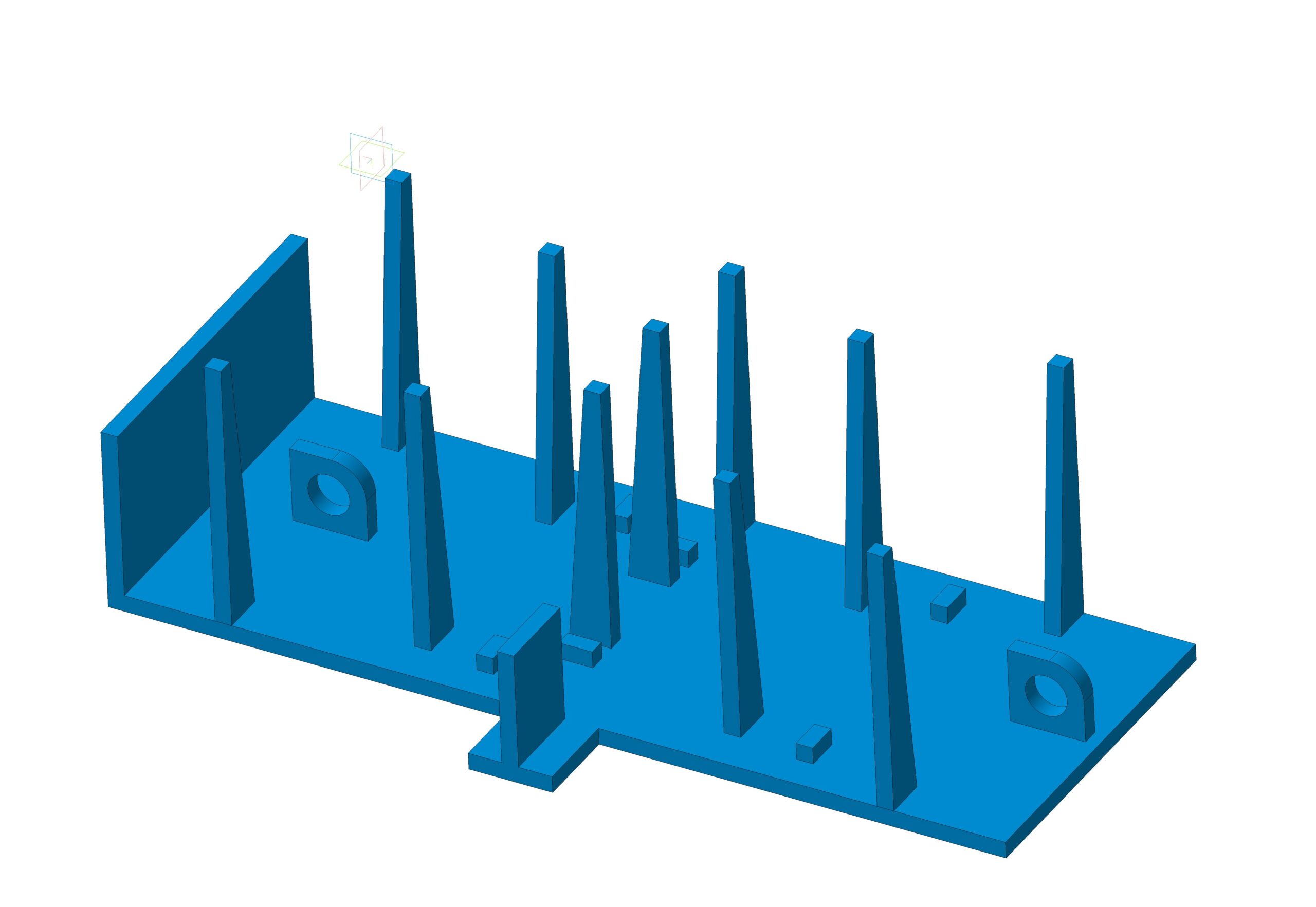

Стенд состоит из следующих сборочных единиц: основание -1шт поз. 1, стойка -11шт поз. 2, лист -6 шт поз. 3, петля -2 шт поз. 4, лист -1 шт поз. 5, лист -1 шт поз. 6.
Основание поз.1 служит для расположения шкворневой балки и составных частей самого стенда обеспечивает удобство монтажа при сборке, представляет собой металлоконструкцию в виде стола, изготовленный из проката горячекатаного толстолистового, широкополосного, высокой прочности
Стойка поз. 2 стенда сборки шкворневой балки обеспечивает фиксацию и ограничение перемещения положения вертикальных листов и диафрагмы шкворневой балки. Представляет собой единицу в виде планки –упора на основании стенда для регулирования положения деталей при сборке шкворневой балки.
Лист поз. 3 регулирует вертикальное положение при сборке шкворневой балки. Петля поз.4 предназначена для транспортировки стенда .
Лист поз.5 служит опорой для обеспечения размера вертикальных листов шкворневой балки.
Лист поз 6 обеспечивает ограничение выступания при сборке диафрагмы шкворневой балки за плоскости.
ПРИНЦИП РАБОТЫ
Элементы шкворневой балки устанавливаются в стенд согласно технологическому процессу: производится сборка деталей, взаимная прихватка всех швов. Готовый узел снимается со стенда и передается на следующую позицию изготовления предусмотренным технологическим процессом.
Состав: 3D Сборка, 3D модель деталей, сборочный чертеж, спецификация
Софт: КОМПАС-3D 16
