Стенд сборки промежуточной балки Б600 вагон-платформы

Стенд предназначен для сборки промежуточной балки Б600 согласно ч.9808.02.000Д на вагон-платформу универсальной модели 13-9808.

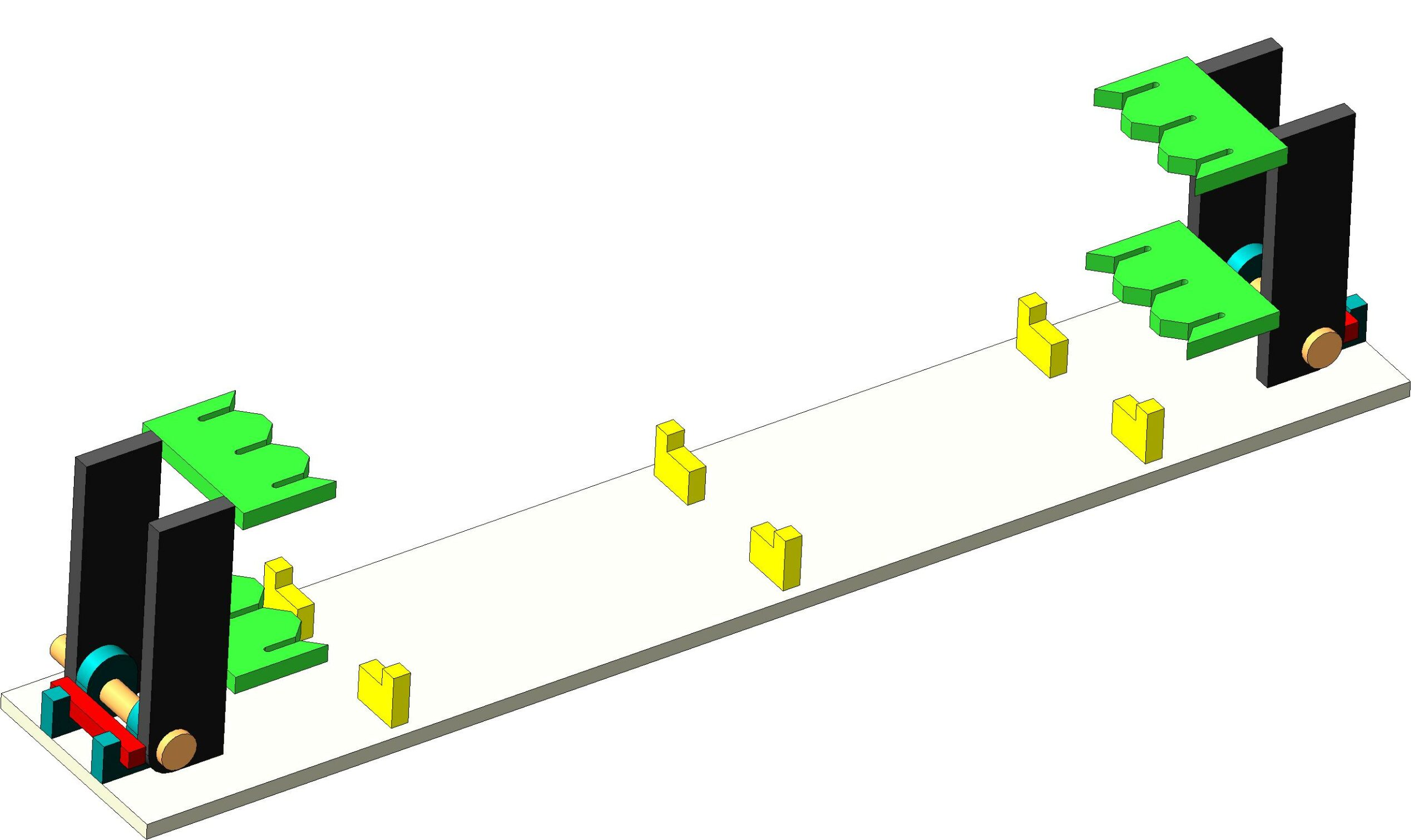

Стенд состоит из следующих деталей: лист-7шт поз.1,5,7; уловитель-8шт. поз.2,6; винт-2шт. поз.3; проушина-4шт. поз.6;
Основанием стенда служит металлический прямоугольный лист, к которому привариваются все остальные детали стенда.
Уловители поз.4 стенда сборки промежуточной балки Б600 представляет собой металлический лист Г-образной формы, который служит фиксатором для полок двух типов.
Уловители поз.2 предназначены для фиксации Листов вертикальных и упрощения сборки.
Проушины поз.6 предназначены для установки винтов, а далее эта конструкция поддерживает уловители поз. 2.
ПРИНЦИП РАБОТЫ
Элементы балки устанавливаются в стенд согласно технологическому процессу: производится сборка деталей, взаимная прихватка всех швов. Готовый узел снимается со стенда и передается на следующую позицию изготовления предусмотренным технологическим процессом.
