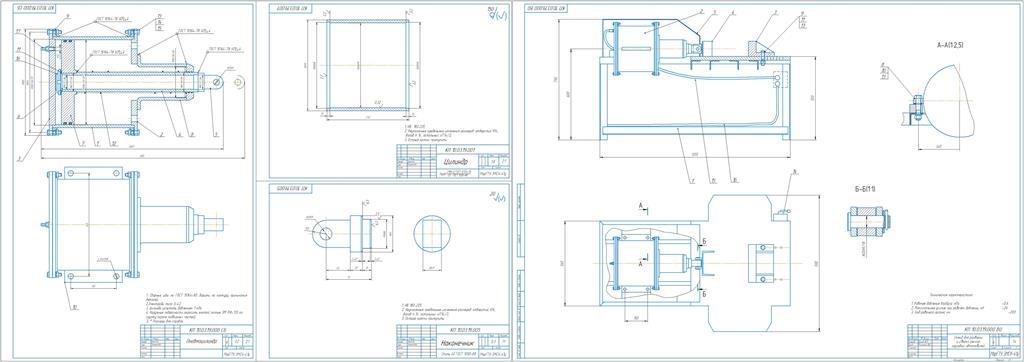

Стенд модели Р 203 предназначен для выполнения прессовых работ при разборке и сборке листовых рессор (за исключением устанавливаемых на автомобили особо большой грузоподъемности), при замене втулок в рессорах и кронштейнах.
Тип стенда - стационарный, с пневматическим приводом.
Силовым органом стенда является цилиндр, подключаемый к магистрали сжатого воздуха. Рабочее давление в пневмосистеме стенда контролируется по манометру.
Разбираемую рессору (пакет листов, собираемых в рессору) помещают между вильчатым упором штока цилиндра и неподвижным упором-центратором. При перепрессовке втулок дополнительно используют оснастку - втулку для фиксации ушка коренного листа.
Техническая характеристика
1. Рабочее давление воздуха, мПа -0,6
2. Максимальное усилие при рабочем давлении, кН -26
3. Ход рабочего органа, мм -200
