Разработка стенда для сборки рессор

Пензенская государственная сельскохозяйственная академия
кафедра технический сервис машин
Дипломный проект на тему разработка стенда для сборки рессор
Пенза 2016

В первом разделе произведен анализ хозяйственной деятельности КФХ Канеева А.И. на основе годовых отчетов за 2011…2013 гг., рассмотрены основные виды выпускаемой продукции и финансовое состояние предприятия.
Во втором разделе разработан план и мероприятия по совершенствованию технического обслуживания и ремонта автомобилей в КФХ Канеева А.И. Каменского района. Приводится расчет и подбор технологического оборудования.
В конструкторском разделе проекта дан анализ существующих стендов для разборки и сборки рессор автомобилей, описана конструкция разрабатываемого устройства, приведены прочностные расчёты.
В технологическом разделе разработана операционно-технологическая карта на сборку и разборку рессор автомобилей семейства КамАЗ.
Раздел «Безопасность жизнедеятельности» содержит инструкцию по безопасности труда на рабочем месте, расчет числа производственных рабочих, освещения, анализируются источники опасных производственных факторов, источников загрязнения окружающей среды при работе предприятия.
В разделе по оценке экономической эффективности предложенного устройства, рассчитана сумма капитальных вложений и определены показатели экономической эффективности.
Содержание
Аннотация
Введение
1 Производственно - техническая характеристика КФХ Канеева А.И.…………………………………………………………….……………….…6
1.1 Организационно-экономическая характеристика хозяй-ства..……….…6
1.2 Технико-экономическая характеристика ремонтно-обслуживающей ба-зы предприя-тия…………………………………………………………………...…11
2 Технологический расчет ремонтной мастер-ской…………….……………...14
2.1 Списочный состав техники КФХ Канеева А.И……...…………………….14
2.2 Режим работы зон………………….. ………………………………………15
2.3 Корректировка периодичности ТО-1 и ТР для автомоби-лей………………………………………………………………………………...15
2.4 Корректирование пробега до ТО-2 и ТР по кратности среднесуточно-го пробе-га…………………………………………..……………………………….16
2.5 Годовая трудоемкость по кузнечно-рессорному участ-ку………………...21
2.6 Расчет численности производственных рабо-чих…….…………………....22
2.7 Выводы по разде-лу……………………………………………..….………..22
3 Конструкторская часть……………………………………………………...…24
3.1 Разработка стенда для разборки и сборки рес-сор…………………..….….24
3.2 Обзор существующих конструкций стендов для сборки и разборки рессор …………………………………………………………………......................27
3.3 Описание предлагаемой конструкции стенда и его работы ……………..34
3.4 Расчеты пневмогидравлической системы стенда на увеличение усилия сжатия до 50 кН……………….…………………………………………………37
4 Расчет элементов технологической карты на снятие и установку рессо-ры………………………………………………………………………………....44
5 Безопасность жизнедеятельно-сти…………………………………………….49
5.1 Охрана тру-да…………………………………………………………………49
5.2 Экологическая безопас-ность………………………………………………..59
5.3 Пожарная безопас-ность……………………………………………………..60
6 Экономическое обоснование проек-та………………………………………..62
6.1 Расчет себестоимости изготовления устройства для сборки рес-сор………………………………………………………………………………...62
6.2 Экономическая эффективность внедрения устройства для сборки рес-сор……………………………………………………………………………..….67
Общие выво-ды…………………………………………………………………...73
Литерату-ра………………………………………………………………….……74

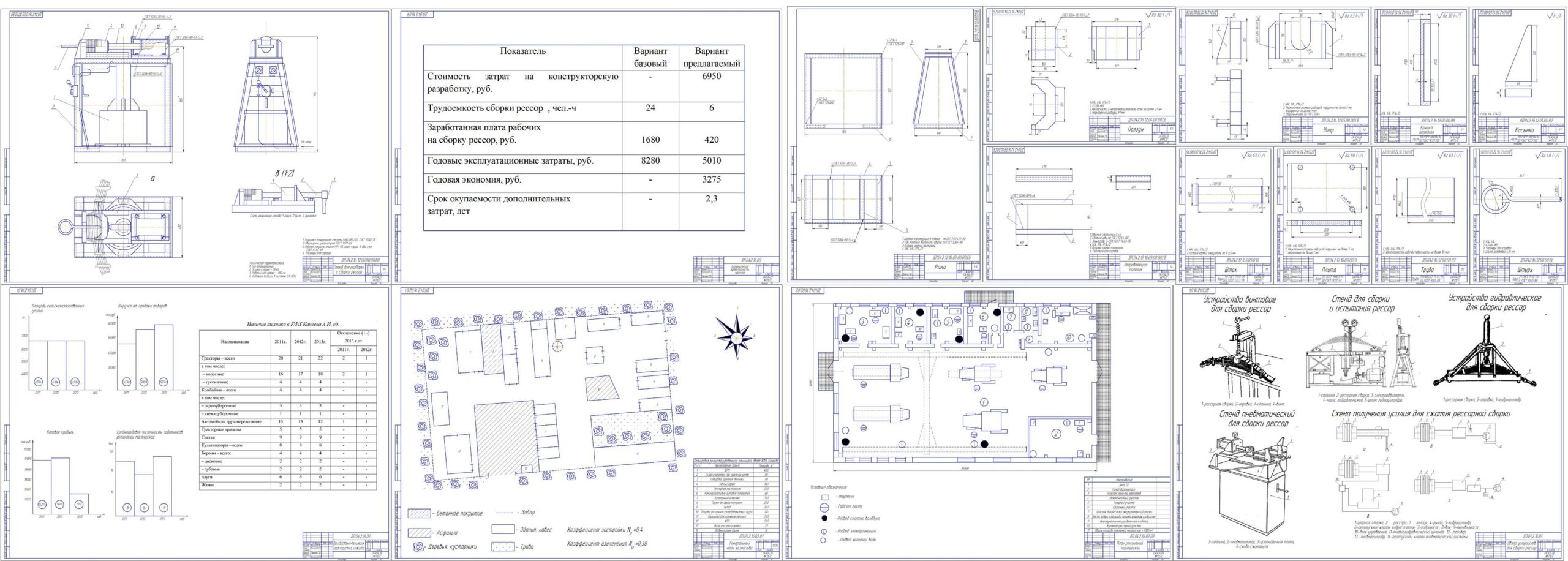

. Перечень графического материала:
Лист 1 – Производственно-техническая характеристика хозяйства
Лист 2 – Генеральный план хозяйства
Лист 3 – План ремонтной мастерской
Лист 4 – Обзор устройств для сборки рессор
Лист 5 – Чертеж общего вида
Лист 6 – Чертеж сборочных единиц
Лист 7 – Рабочие чертежи деталей
Лист 8 – Технологическая карта
Лист 9 – Экономическая эффективность проекта
