Тележка двухосная модель 18-578

2
425
84402
131
3
30
3D модель Тележка двухосная модель 18-578

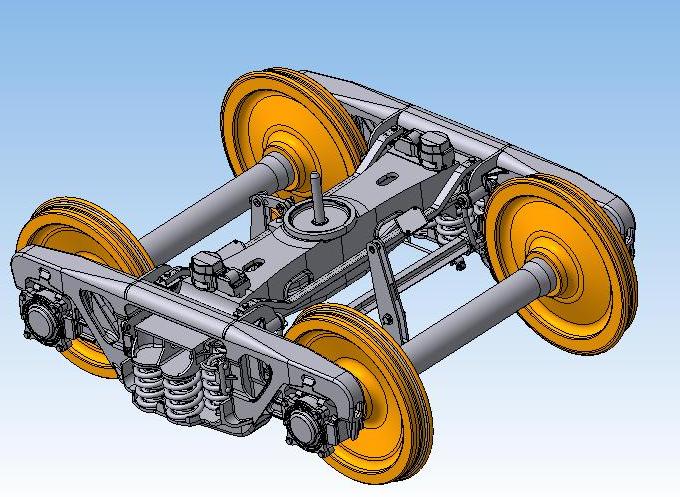

Тележка двухосная модель 18-578. Модель выполнена в КОМПАС возможно не хватает некоторый деталей чертил уже давно не помню.

18-578 3D Модели двухосная Ж/Д тележка
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar Logan82
Дата
18.02.2014
Язык
Русский
Состав
3D Сборка
Софт
КОМПАС-3D 8 Как открыть?
Содержимое архива
  • Тележка 18-578
    • 100.00.006-0 Шкворень.m3d
    • 578.00.000. Тележка.cdw
    • Тележка двухосная модель 18-578.a3d
    • 578.00.020-0 СБ Скользун
      • 578.00.011-0 Шайба.m3d
      • 578.00.020-0 СБ Скользун.a3d
      • 578.00.013-0 Корпус скользуна.m3d
      • 578.00.002-0 Демпфер.m3d
      • 578.00.014-0 Вкладыш.m3d
      • 578.00.009-0 Скоба.m3d
      • 578.00.006-0 Колпак.m3d
      • 578.00.008-0 Колпак.m3d
      • 578.00.003-0 Прокладка регулировочная.m3d
      • 578.00.015-0 Валик.m3d
    • 100.41.000-0 СБ Опорная балка
      • 100.41.002-02 Плака регулировочная.m3d
      • 100.41.010-1 СБЭлемент резино-металлический
        • 100.41.010-1 Элемент резино-металлический.a3d
        • 100.41.003-0 Шайба.m3d
        • 100.41.004-0 Резина.m3d
      • 100.41.002-03 Плака регулировочная.m3d
      • 100.41.002-01 Плака регулировочная.m3d
      • 100.41.020-1 СБ Балка опорная
        • 100.41.005-0 Болт.m3d
        • 100.41.006-0 Планка контактная.m3d
        • 100.41.007-0 Планка.m3d
        • 100.41.011-0 Балка.m3d
        • 100.41.004 Планка.m3d
        • 100.41.020-1 СБ Балка опорная.a3d
      • 100.41.002-0 Плака регулировочная.m3d
    • 578.10.000-0 СБ Колесная пара
      • Колесная пара с буксовым узлом.a3d
      • 100.10.008-0 Бирка.m3d
      • 100.10.006-0 Кольцо уплотнительное.m3d
      • 100.10.002-0 Крышка крепительна.m3d
      • 100.10.051-0 Шайба тарельчатая.m3d
      • 100.10.052-0 Шайба стопорная.m3d
      • 100.10.009-0 Корпус буксы.m3d
      • 100.10.007-0 Кольцо лабиринтное.m3d
      • Подшипник 42726Л
        • Сепаратор 42726Л. 56.m3d
        • Кольцо внутреннее 42726Л.02.m3d
        • Ролик 42726Л. 04.m3d
        • Кольцо наружное 42726Л. 01.m3d
        • Подшипник 42726Л.a3d
      • 578.10.010-0 Колесная пара РУ1Ш-950А
        • Колесная пара РУ1Ш-950А.a3d
        • 578.10.001-0 Колесо цельнокатаное.m3d
        • 100.10.049-0 Ось РУ1Ш ГОСТ 22780-93.m3d
      • 100.10.005-0 Прокладка.m3d
      • 100.10.003-0 Крышка смотровая.m3d
      • Подшипник232726Л1
        • Кольцо внутреннее 232726Л1. 02.m3d
        • Сепаратор 42726Л. 56.m3d
        • Кольцо упорное 232726Л1. 12.m3d
        • Подшипник 232726Л1.a3d
        • Ролик 42726Л. 04.m3d
        • Кольцо наружное 42726Л. 01.m3d
    • 578.30.000-0 СБ Подвешивание рессорное
      • 100.30.006-0 Пружина наружная.m3d
      • 100.30.008-0 Пружина внутреняя.m3d
      • Клин с накладкой.a3d
      • Комплект пружин.a3d
      • 578.30.002-0 Клин.m3d
      • 578.30.003-0 Накладка износостойкая.m3d
    • Рельс.m3d
    • 100.40.000-2 СБ Передача тормозная рычажная
      • 100.40.002-1 Ось 6-30b12х90.Е ГОСТ 9650-80.m3d
      • Шплинт 8х60 ГОСТ 397-79.m3d
      • 100.40.050-1 СБ Рычаг вертикальный
        • 100.40.021-1 Рычаг вертикальный.m3d
        • 100.40.050-1 СБ Рычаг вертикальный.a3d
        • 100.40.022-0 Планка.m3d
        • Втулка40х12-40Х ОСТ 24.151.08-90.m3d
        • 100.40.032-0 Планка.m3d
        • Втулка30х12-40Х ОСТ 24.151.08-90.m3d
      • Шплинт 8х50 ГОСТ 397-79.m3d
      • 100.40.047-0 Шайба.m3d
      • 100.40.071-0 Шайба.m3d
      • 100.40.140-0 СБ Предохранитель
        • 100.40.057-0 Скоба.m3d
        • 100.40.058-0 Шайба.m3d
        • 100.40.140-0 СБ Предохранитель.a3d
      • 100.40.054-0 Серьга мертвой точки.m3d
      • 100.40.068-1 Скоба.m3d
      • 100.40.002-1 Ось 6-30b12х75.Е ГОСТ 9650-80.m3d
      • 100.40.050-3 СБ Рычаг вертикальный
        • 100.40.021-1 Рычаг вертикальный.m3d
        • 100.40.022-0 Планка.m3d
        • Втулка40х12-40Х ОСТ 24.151.08-90.m3d
        • 100.40.032-0 Планка.m3d
        • 100.40.072-0 Планка предохранительная.m3d
        • Втулка30х12-40Х ОСТ 24.151.08-90.m3d
        • 100.40.050-3 СБ Рычаг вертикальный.a3d
      • Шплинт 8х90 ГОСТ 397-79.m3d
      • 100.40.030-1 СБ Затяжка вертикальных рычагов
        • Втулка40х25-40Х ОСТ 24.151.08-90.m3d
        • 100.40.019-1 Затяжка вертикальных рычагов.m3d
        • 100.40.030 -1 СБ Затяжка вертикальных рычагов.a3d
      • 100.40.055-0 Замок.m3d
      • 100.40.067-0 Стержень.m3d
      • 100.40.010-9 СБ Триангель ГОСТ 4686-74
        • 100.40.063-0 Кронштейн триангеля.m3d
        • 100.40.010-2 Триангель ГОСТ 4686-74
          • 100.40.048-0 Шайба.m3d
          • 100.40.007-1 Скоба.m3d
          • 100.40.012-1 Гайка.m3d
          • 100.40.013-1 Ось.m3d
          • 100.40.006-2 Балка триангеля.m3d
          • 100.40.012-0 Гайка.m3d
          • Колодка чугунная ОСТ 32.194-2002.m3d
          • 100.40.016-2 Башмак неповоротный.m3d
          • 100.40.010-2 СБ Триангель ГОСТ 4686-74.a3d
          • 100.40.008-3 Закладка триангеля.m3d
          • 100.40.014 Чека.m3d
          • Шплинт 6,3х63 ГОСТ 397-79.m3d
        • 100.40.069-0 Втулка.m3d
      • 100.40.049-0 Шайба.m3d
      • 131.40.011-0 Серьга мертвой точки.m3d
      • 100.40.002-1 Ось 6-40b12х75.Е ГОСТ 9650-80.m3d
    • 578.00.010-2 СБ Балка надрессорная
      • 131.00.015-0 Держака мертвой токи.m3d
      • 578.00.012-1 Чаша.m3d
      • Заклепка 22х65.00 ГОСТ 10299-80.m3d
      • 578.00.001-2 Балка надрессорная.m3d
      • 578.00.010-2 СБ Балка надрессорная.a3d
    • 100.00.020-4 СБ Рама боковая
      • 100.00.038-01 Заклепка.m3d
      • 100.00.009-0 Втулка.m3d
      • 100.00.008-2 Планка фрикционная.m3d
      • 100.00.020 СБ Рама боковая.a3d
      • 100.00.038 Заклепка.m3d
      • 100.00.002-4 Рама боковая.m3d
      • 100.00.011-0 Втулка.m3d
      • 100.00.070-0 СБ Скоба
        • 100.00.036-0 Скоба.m3d
        • 100.00.037-0 Планка.m3d
        • 100.00.070-0 СБ Скоба.a3d
