3D модель рамы боковой тележки двухосной

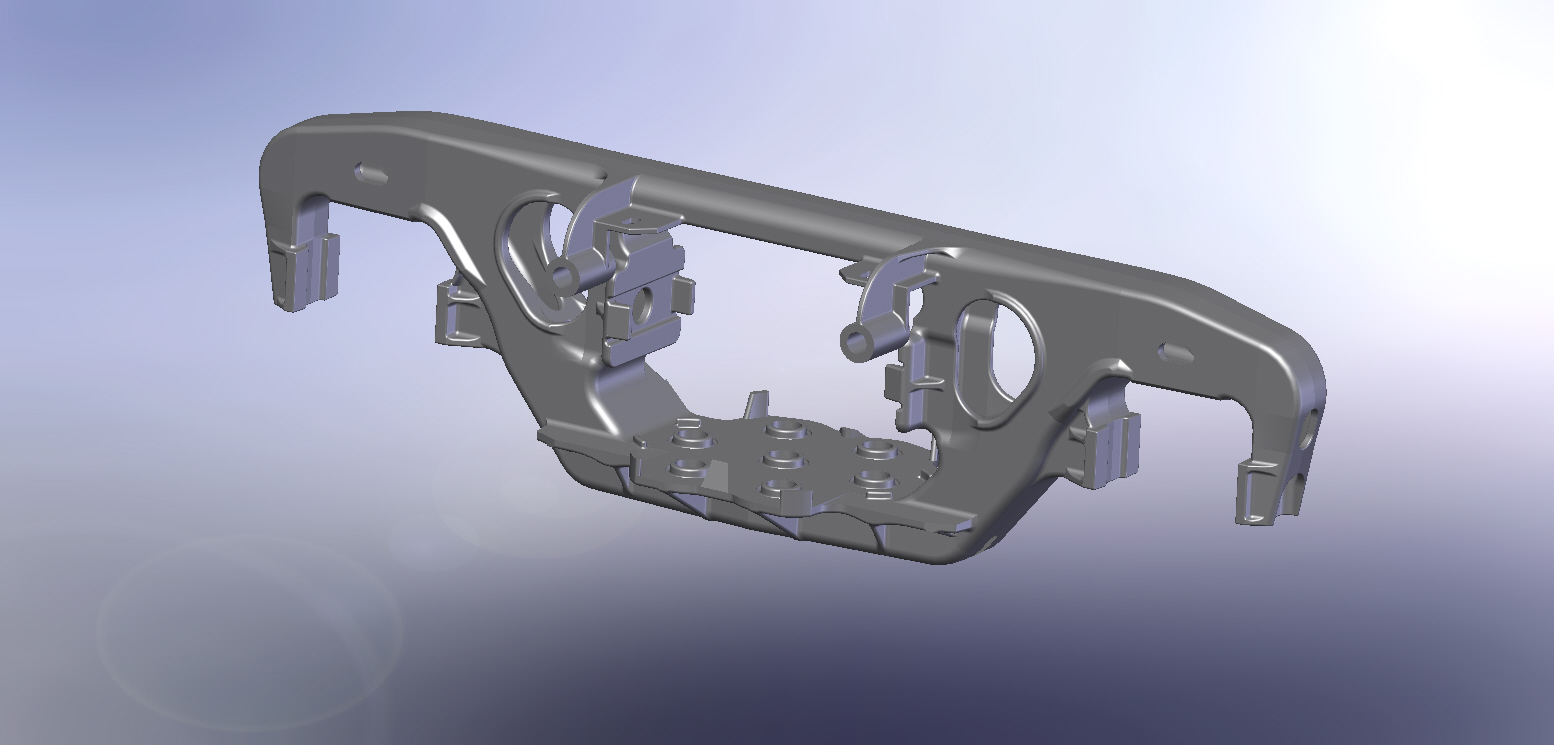

Рабочая 3D модель рамы боковой тележки двухосной, находящаяся в производстве.
Используется для производства грузовых вагонов различных типов.

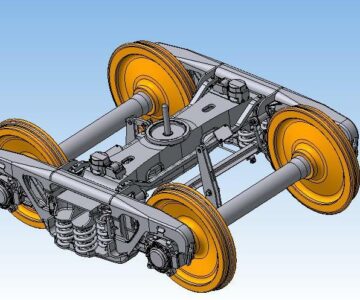

Тележка, рассчитанная на конструкционную скорость движения 120 км/ч, состоит из двух колесных пар с четырьмя буксовыми узлами , двух литых боковых рам (представленная модель), надрессорной балки , двух комплектов центрального подвешивания с фрикционными гасителями колебаний и тормозной рычажной передачи .
Боковая рама отлита, из низколегированной стали 20ФЛ или 20ГФЛ. Она имеет объединенные пояса и колонки, образующие в средней части проем для размещения комплекта центрального рессорного подвешивания, а по концам - буксовые проемы.
Данная модель использовалась для CAE расчетов и при моделировании литейной технологии.
Состав: 3D модель литой детали рамы боковой
Софт: SolidWorks 2014
