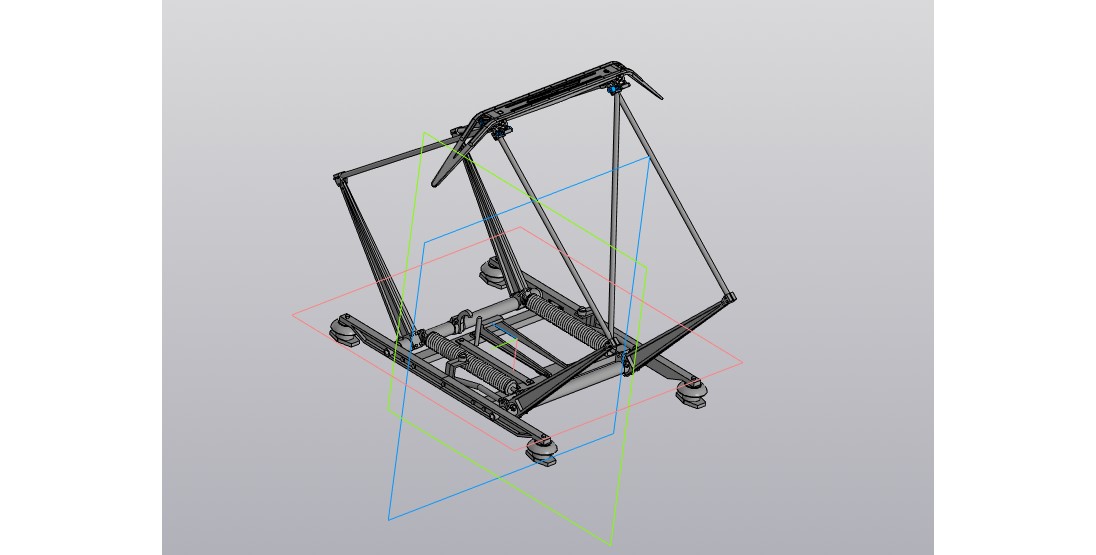

Токоприемник ДЖ-5

Токоприемник ДЖ-5.
Токоприемники (энергополучатели) – аппараты ЭПС, предназна­ченные для приема электроэнергии от контактных проводов (токопроводов). Они могут быть контактными, квазиконтактными, бесконтактными. Конструкция токоприемников и их характеристики определяют­ся мощностью и скоростью ЭПС, габаритами подвижного состава и приближения строений, расположением контактных проводов в плане и по высоте. Токоприемники должны обеспечивать надежный (без по­вреждений), экономичный (с минимальным износом контактирующих элементов) и экологичный токосъем. По величине токовой нагрузки их делят на два типа: тяжелый (Т) и легкий (Л). Комплексы конструктив­ных элементов, входящих в состав контактных токоприемников, под­разделяют на базовые, альтернативные и дополнительные (рис. 12.1).

В базовый комплекс входят элементы, необходимые для участков, электрифицированных как на постоянном, так и на переменном токе: система подвижных рам; подъемно-опускающий механизм (привод); основание и управляющие системы.

К альтернативным относят специфические элементы для постоян­ного или переменного тока, а также для электровозов или электропо­ездов: каретки; полозы; контактирующие, токопроводящие и изолирующие элементы. Комплексы базовых и альтернативных элементов со­держат все токоприемники отечественного ЭПС.
