Тормозной цилиндр 002

Тормозные цилиндры, предназначенные для преобразования энергии сжатого воздуха в механическую и применяются в рычажных передачах подвижного состава, которые испытывают на соответствие ОСТ 24.290.17-88 «Цилиндры тормозные подвижного состава железных дорог. Общие технические условия »(далее - НД) и конструкторской документации (КД).

Техническая характеристика
1.Рабочее давление МПа (кгс/см) 0,6 0,1 (6 1,0)
2.Внутренний диаметр цилиндра мм. 356
3.Ход поршня мм. 240
4.Присоединительная резьба до магистрали G 3/4-В
5.Присоединительная резьба для присоединения манометра G 1/2-В
6.Габаритные размеры мм. 778 415 400
7.Рабочая среда сжатый воздух
8.Температура эксплуатации С от минус 60 до плюс 60

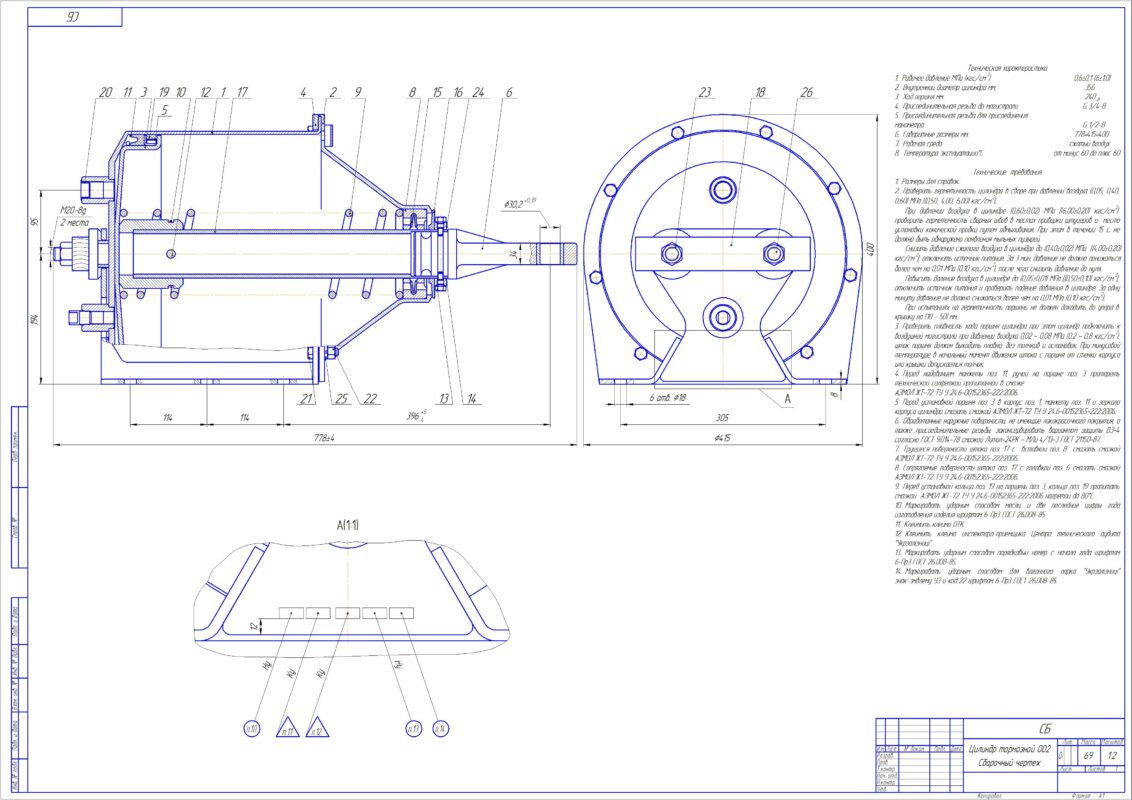

Состав: Сборочный чертеж (СБ) , спецификация , Деталировка

Софт: КОМПАС-3D 13SP2

Сайт: www

Файлы:

Тормозной цилиндр 002/

Тормозной цилиндр 002/Кольцо СГ 354-326-10 ГОСТ 6418-81.cdw

Тормозной цилиндр 002/Поршень 11.002-01.03.00СБ/

Тормозной цилиндр 002/Поршень 11.002-01.03.00СБ/Кольцо 11.002-01.03.03.cdw

Тормозной цилиндр 002/Поршень 11.002-01.03.00СБ/Поршень 11.002-01.03.00 СБ.cdw

Тормозной цилиндр 002/Поршень 11.002-01.03.00СБ/Втулка 11.002-01.03.04.cdw

Тормозной цилиндр 002/Поршень 11.002-01.03.00СБ/Обод 11.002-01.03.02.cdw

Тормозной цилиндр 002/Поршень 11.002-01.03.00СБ/Поршень 11.002-01.03.01.cdw

Тормозной цилиндр 002/Поршень 11.002-01.03.00СБ/Спецификация/

Тормозной цилиндр 002/Поршень 11.002-01.03.00СБ/Спецификация/Поршень 11.002-01.03.00 СП.cdw

Тормозной цилиндр 002/Пружина отпускная 11.002-01.00.02.cdw

Тормозной цилиндр 002/Планка упаковочная 11.002-01.00.11.cdw

Тормозной цилиндр 002/Уплотнение пылезащитное 188.45.cdw

Тормозной цилиндр 002/Болт стопорный.cdw

Тормозной цилиндр 002/Кольцо упорное.cdw

Тормозной цилиндр 002/Фильтр 11.002-01.00.08.cdw

Тормозной цилиндр 002/Вставка.cdw

Тормозной цилиндр 002/Корпус 11.002-01.01.00СБ/

Тормозной цилиндр 002/Корпус 11.002-01.01.00СБ/Корпус 11.002-01.01.00 СБ.cdw

Тормозной цилиндр 002/Корпус 11.002-01.01.00СБ/Корпус 11.002-01.01.01.cdw

Тормозной цилиндр 002/Корпус 11.002-01.01.00СБ/Штуцер G1_2-В 11.002-01.01.04.cdw

Тормозной цилиндр 002/Корпус 11.002-01.01.00СБ/Штуцер G3_4-В 11.002-01.01.02.cdw

Тормозной цилиндр 002/Корпус 11.002-01.01.00СБ/Пробка 11.002-01.01.05.cdw

Тормозной цилиндр 002/Корпус 11.002-01.01.00СБ/Направляющая 11.002-01.01.03.cdw

Тормозной цилиндр 002/Корпус 11.002-01.01.00СБ/Спецификация/

Тормозной цилиндр 002/Корпус 11.002-01.01.00СБ/Спецификация/Корпус 11.002-01.01.00 СП.cdw

Тормозной цилиндр 002/Головка штока 11.002-01.06.00СБ/

Тормозной цилиндр 002/Головка штока 11.002-01.06.00СБ/Головка 11.002-01.06.01.cdw

Тормозной цилиндр 002/Головка штока 11.002-01.06.00СБ/Спецыфикация/

Тормозной цилиндр 002/Головка штока 11.002-01.06.00СБ/Спецыфикация/Головка штока 11.002-01.06.00СП.cdw

Тормозной цилиндр 002/Головка штока 11.002-01.06.00СБ/Головка штока 11.002-01.06.00СБ.cdw

Тормозной цилиндр 002/Кольцо разжимное 11.002-01.05.00СБ/

Тормозной цилиндр 002/Кольцо разжимное 11.002-01.05.00СБ/Кольцо разжимное 11.002-01.05.00 СБ.cdw

Тормозной цилиндр 002/Кольцо разжимное 11.002-01.05.00СБ/Пружина 11.002-01.05.01.cdw

Тормозной цилиндр 002/Кольцо разжимное 11.002-01.05.00СБ/Обруч 11.002-01.05.02.cdw

Тормозной цилиндр 002/Кольцо разжимное 11.002-01.05.00СБ/Спецыфикация/

Тормозной цилиндр 002/Кольцо разжимное 11.002-01.05.00СБ/Спецыфикация/Кольцо разжимное 11.002-01.05.00 СП.cdw

Тормозной цилиндр 002/Палец.cdw

Тормозной цилиндр 002/Шток 11.002-01.00.10.cdw

Тормозной цилиндр 002/Рама 11.002-01.04.00СБ/

Тормозной цилиндр 002/Рама 11.002-01.04.00СБ/Фланец 11.002-01.04.01.cdw

Тормозной цилиндр 002/Рама 11.002-01.04.00СБ/Рама 11.002-01.04.00 СБ.cdw

Тормозной цилиндр 002/Рама 11.002-01.04.00СБ/Упор 11.002-01.04.02.cdw

Тормозной цилиндр 002/Рама 11.002-01.04.00СБ/Опора левая 11.002-01.04.03.cdw

Тормозной цилиндр 002/Рама 11.002-01.04.00СБ/Опора правая 11.002-01.04.04.cdw

Тормозной цилиндр 002/Рама 11.002-01.04.00СБ/Спецификация/

Тормозной цилиндр 002/Рама 11.002-01.04.00СБ/Спецификация/Рама 11.002-01.04.00 СП.cdw

Тормозной цилиндр 002/Рама 11.002-01.04.00СБ/Держатель 11.002-01.04.05.cdw

Тормозной цилиндр 002/Манжета 188.22Б.cdw

Тормозной цилиндр 002/Спецыфикация/

Тормозной цилиндр 002/Спецыфикация/Цилиндр тормозной 002 11.002-01.00.00 СП лист 1.cdw

Тормозной цилиндр 002/Спецыфикация/Цилиндр тормозной 002 11.002-01.00.00 СП лист 2.cdw

Тормозной цилиндр 002/Кольцо стопорное.cdw

Тормозной цилиндр 002/Крышка 11.002-01.02.00СБ/

Тормозной цилиндр 002/Крышка 11.002-01.02.00СБ/Уголок 11.002-01.02.02.cdw

Тормозной цилиндр 002/Крышка 11.002-01.02.00СБ/Крышка 11.002-01.02.01.cdw

Тормозной цилиндр 002/Крышка 11.002-01.02.00СБ/Крышка 11.002-01.02.00 СБ.cdw

Тормозной цилиндр 002/Крышка 11.002-01.02.00СБ/Спецификация/

Тормозной цилиндр 002/Крышка 11.002-01.02.00СБ/Спецификация/Крышка 11.002-01.02.00 СП.cdw

Тормозной цилиндр 002/Цилиндр тормозной 002 11.002-01.00.00 СБ.cdw
