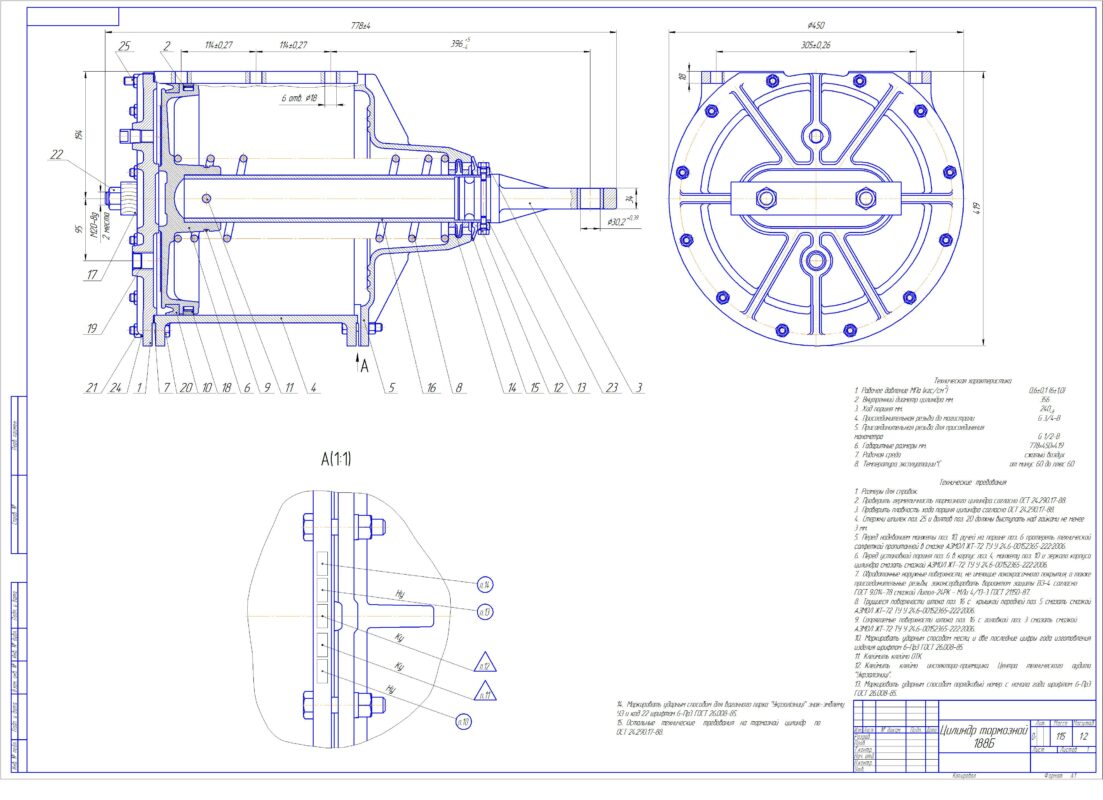

Цилиндр тормозной 188Б

Техническая характеристика
1.Рабочее давление МПа (кгс/см) 0,6 0,1 (6 1,0)
2.Внутренний диаметр цилиндра мм. 356
3.Ход поршня мм. 240
4.Присоединительная резьба до магистрали G 3/4-В
5.Присоединительная резьба для присоединения манометра G 1/2-В
6.Габаритные размеры мм. 778 450 419
7.Рабочая среда сжатый воздух
8.Температура эксплуатации С от минус 60 до плюс 60

Состав: Сборочный чертеж, спецификация, деталировка Язык документа

Софт: КОМПАС-3D 13SP2

Файлы:
Тормозной цилиндр 188Б/~$линдр тормозной 188Б 11.188Б-01.00.00 СБ.cd~
Тормозной цилиндр 188Б/Корпус 11.188Б-01.00.01.cdw
Тормозной цилиндр 188Б/Крышка задняя 11.188Б-01.01.00СБ/Крышка задняя 11.188Б-01.01.00 СБ.cdw
Тормозной цилиндр 188Б/Крышка задняя 11.188Б-01.01.00СБ/Крышка задняя 11.188Б-01.01.01.cdw
Тормозной цилиндр 188Б/Крышка задняя 11.188Б-01.01.00СБ/Спецыфикацыя/Крышка задняя 11.188Б-01.01.00 СП.cdw
Тормозной цилиндр 188Б/Крышка задняя 11.188Б-01.01.00СБ/Шпилька 11.188Б-01.01.02.cdw
Тормозной цилиндр 188Б/Крышка передняя 11.188Б-01.00.02.cdw
Тормозной цилиндр 188Б/Поршень 11.188Б-01.00.03.cdw
Тормозной цилиндр 188Б/Прокладка 188.23.cdw
Тормозной цилиндр 188Б/Спецыфикация/Цилиндр тормозной 188Б СП лист 1.cdw
Тормозной цилиндр 188Б/Спецыфикация/Цилиндр тормозной 188Б СП лист 2.cdw
Тормозной цилиндр 188Б/Спецыфикация/Цилиндр тормозной 188Б СП лист 2.cdw.bak
Тормозной цилиндр 188Б/Цилиндр тормозной 188Б 11.188Б-01.00.00 СБ.cdw
Тормозной цилиндр 188Б/Крышка задняя 11.188Б-01.01.00СБ/Спецыфикацыя
Тормозной цилиндр 188Б/Крышка задняя 11.188Б-01.01.00СБ
Тормозной цилиндр 188Б/Спецыфикация
Тормозной цилиндр 188Б
