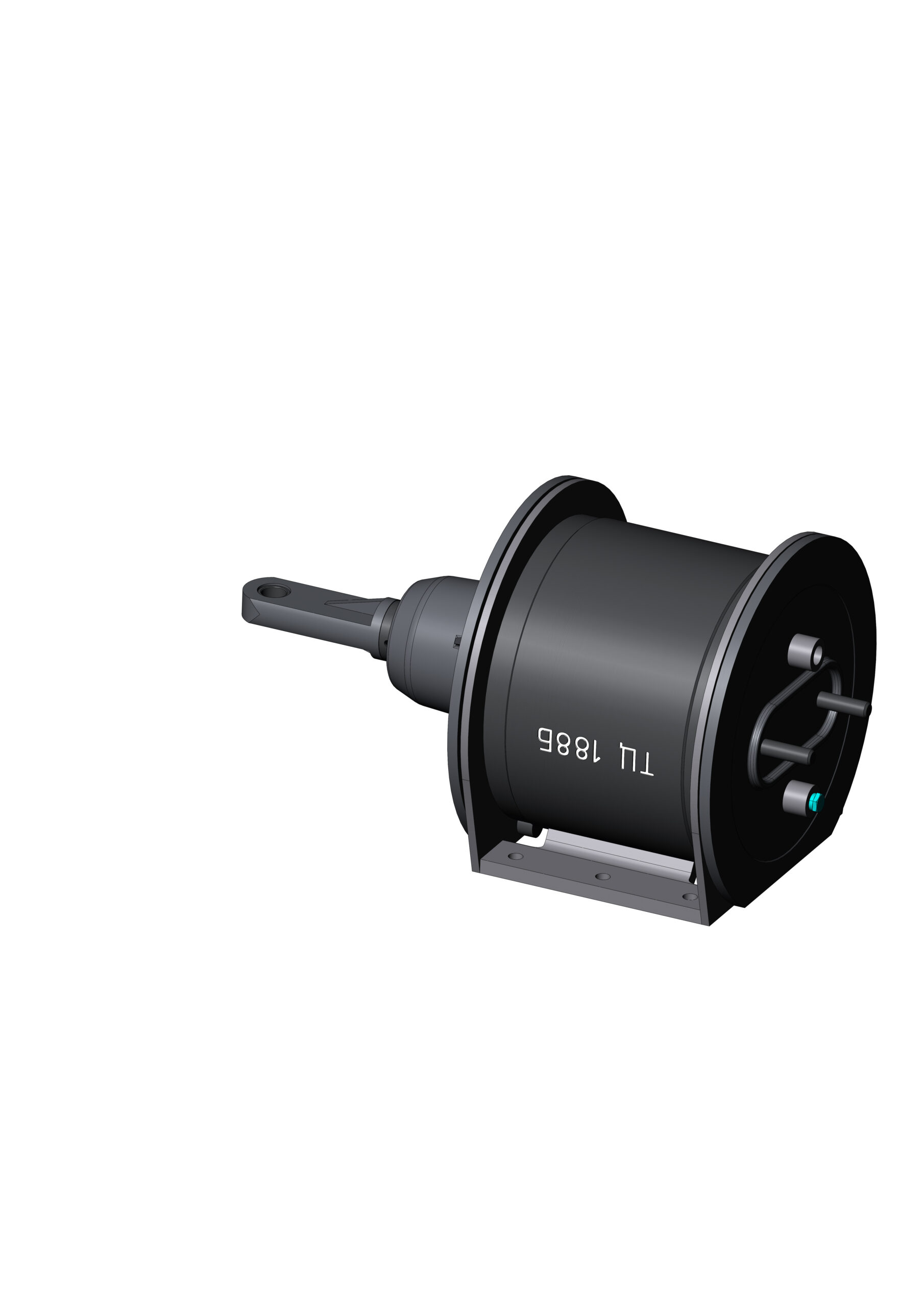

Тормозной цилиндр 188Б
Диаметр цилиндра, мм - 356
Максимальный ход поршня, мм - 240
Присоединительная резьба - G 3/4B
Габаритные размеры, мм - 785х424х453
Масса, кг, не более - 115
