Тормозной цилиндр железнодорожный усл.№188Б

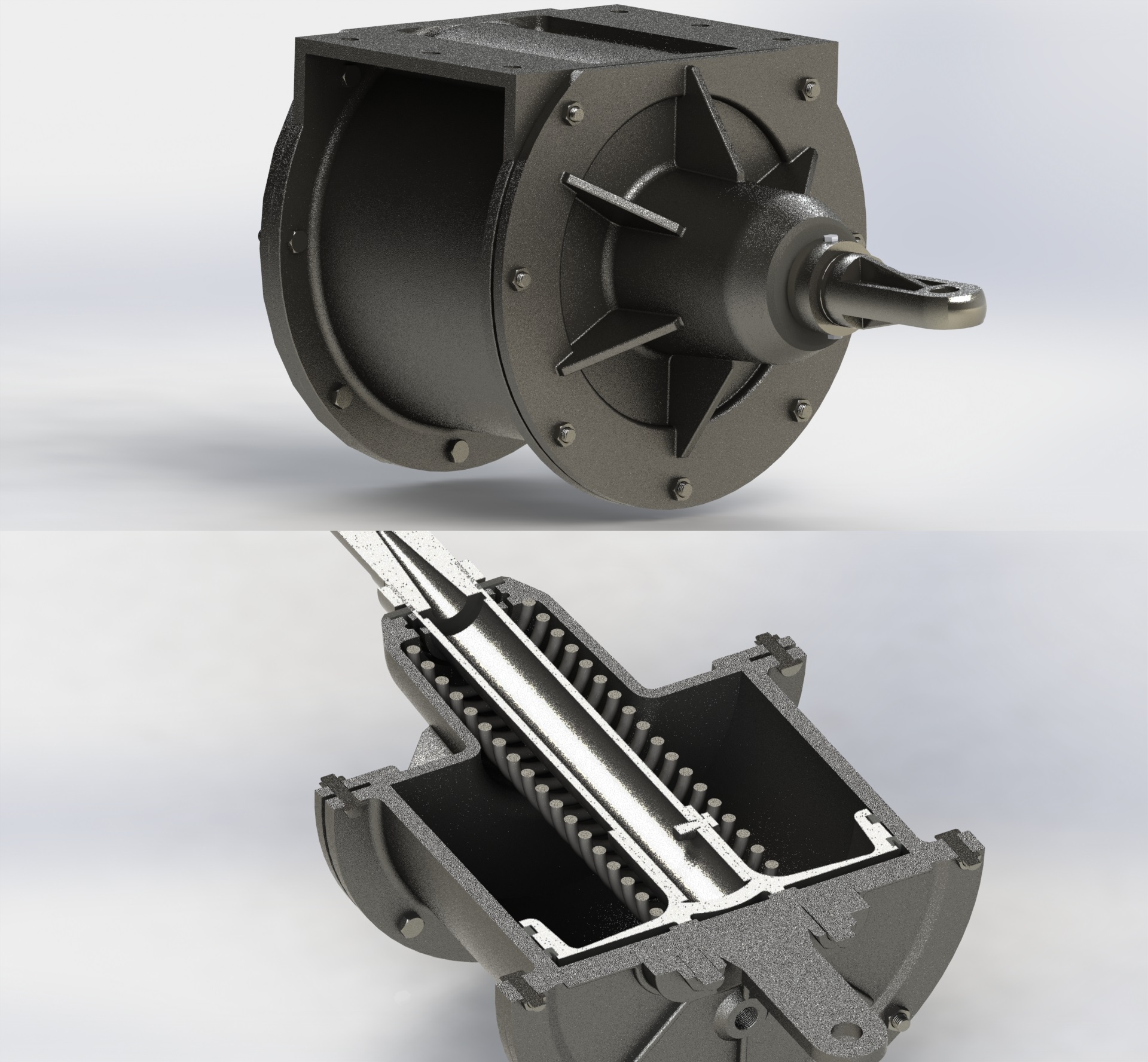

Тормозной цилиндр вагонный усл. № 188Б
Диаметр цилиндра, мм - 356
Максимальный ход поршня, мм - 240
Присоединительная резьба - G 3/4B
Масса, кг, не более - 115

Состав: 3D Сборка

Софт: SolidWorks 18 SP5.0

Сайт: www

Файлы:
Обычная задняя крышка.SLDPRT
Ниппель 4371.SLDPRT
Задняя головка.SLDPRT
Болт (Палец).SLDPRT
Поршень.SLDPRT
Тормозной цилиндр 188Б.SLDASM
Уплотнительное кольцо.SLDPRT
Болт крепления крышек.SLDPRT
Манжета.SLDPRT
Шток.SLDPRT
Резиновая прокладка.SLDPRT
Кольцо.SLDPRT
Передняя крышка.SLDPRT
4316.SLDPRT
Гайка.SLDPRT
Пружина.SLDPRT
Болт.SLDPRT
Корпус цилиндра.SLDPRT
головка.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
