КОМПАС 3D 18

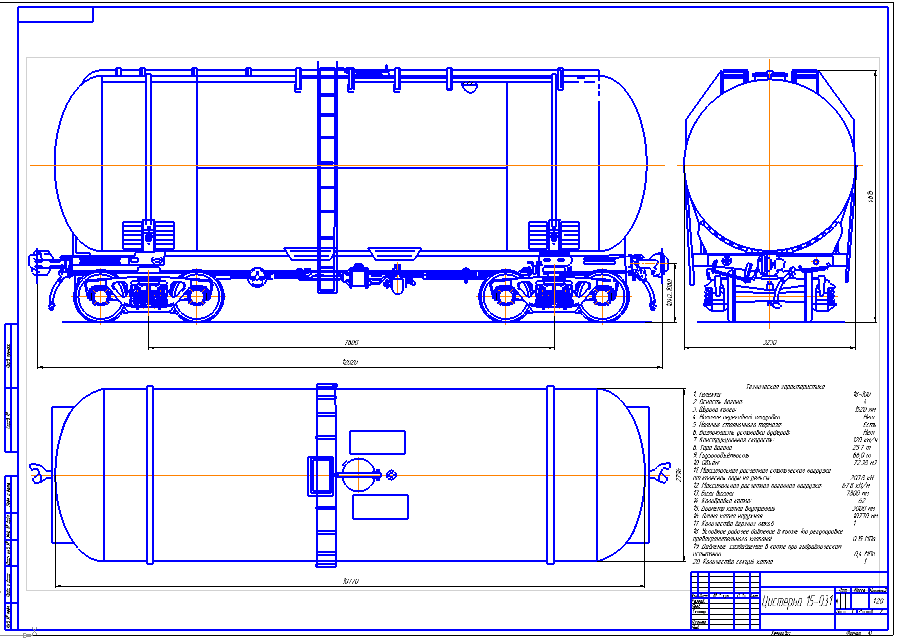

Цистерна 15-031

Цистерна для нефтепродуктов четырехосная. Модель 15-031. Полезный объем котла 71,7 м. куб.

Техническая характеристика
1. Тележка: 18-100
2. Осность вагона: 4
3. Ширина колеи: 1520 мм
4. Наличие переходной площадки: Нет
5. Наличие стояночного тормоза: Есть
6. Возможность установки буферов: Нет
7. Конструкционная скорость: 120 км/ч
8. Тара вагона 25,7 т
9. Грузоподъёмность: 66,0 т
10. Объём: 72,38 м3
11. Максимальная расчетная статическая нагрузка от колесной пары на рельсы: 203,8 кН
12. Максимальная расчетная погонная нагрузка: 67,8 кН/м
13. База вагона: 7800 мм
14. Калибровка котла: 62
15. Диаметр котла внутренний 3000 мм
16. Длина котла наружная 10770 мм
17. Количество верхних люков 1
18. Условное рабочее давление в котле (по регулировке предохранительного клапана) 0,15 МПа
19. Давление, создаваемое в котле при гидравлическом испытании 0,4 МПа
20. Количество секций котла 1

Состав: Вид общий (ВО) Язык документа

Софт: КОМПАС-3D 16SP1

Просмотр файлов
Цистерна 15-031.cdw
