Цистерна вагона 15-1002

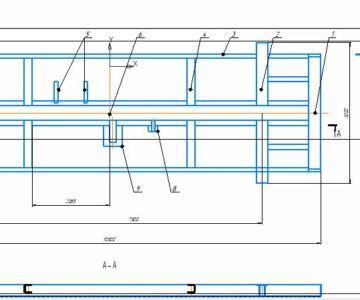

Чертеж по дисциплине "Вагоны и вагонное хозяйство"
Вагон-цистерна — вид подвижного состава железных дорог для перевозки жидкостей. 15-1002

Модель: 15-1002
Номер модели: 224
Наименование: Цистерна для нефтепродуктов
Тип вагона: Цистерна 4-осная для перевозки светлых нефтепродуктов с объемом котла 73,1 куб.м без тормозной площадки
Дополнительная характеристика: Объем котла 73,1 куб.м
Особенность модели: С универсальным сливным прибором, нефтебензиновая
Учётная специализация модели: бензин-нефть
Материал кузова: 09Г2С, 09Г2Д, 09Г2, 09Г2СД-12
Тележка: 18-100
Осность вагона: 4
Ширина колеи: 1520 мм
Наличие переходной площадки: Нет
Наличие стояночного тормоза: Есть
Возможность установки буферов: Нет
Конструкционная скорость: 120 км/ч
Тара вагона (минимальная): 25.5 т
Тара вагона (максимальная): 27.5 т
Грузоподъёмность: 66.0 т
Объём: 83.1 м3
Максимальная расчетная статическая нагрузка от колесной пары на рельсы: 233.7 кН
Максимальная расчетная погонная нагрузка: 73.2 кН/м
База вагона: 7800 мм
Калибровка котла: 72
Диаметр котла внутренний: 3000 мм
Длина котла наружная: 10770 мм
Количество верхних люков: 1
Удельный объём: 1,109 м3/т
Способ налива: налив верхний
Способ слива: нижний самотеком

Наружные размеры вагона
Высота от уровня головки рельса: 4615 мм
Максимальная ширина: 3100 мм
Габарит по ГОСТ 9238-2013: 02-ВМ
Длина по осям автосцепок: 12020 мм
Длина по раме: 10800 мм
Высота автосцепки от уровня головки рельса: 1040..1080 мм
Год начала серийного производства: 1997
Нормативный срок службы: 32 года
