Универсальная машина для очистки балласта МЗБ-С2

Московский Государственный Университет Путей Сообщения
Курсовая работа по дисциплине «Путевые и строительные машины-роботы»
Повышение производительности вырезающего устройства машины МЗБ С2
г. Москва 2015 г.

В данной работе производится расчет производительности вырезающего устройства МЗБ С2. МЗБ-С2: Машина для замены балласта на стрелочных переводах и съездах МЗБ-С2, предназначена для вырезки загрязненного балласта на съездах и стрелочных переводах, в местах локальных выплесков и на уравнительных пролетах и укладки нового балласта под путевую решетку с возможностью предварительной укладки гидроизоляционных материалов. Отбор засорителей может производиться в сторону от пути или с погрузкой вырезанного балласта в специализированный состав для засорителей. Машина также может вырезать загрязненный балласт за торцами шпал и у станционных платформ.

Техническая характеристика:
1. Габарит в транспортном положении по ГОСТ 9238-83 1-Т
2. Колея, мм 1520
3. Масса, т, не более 90
4 Допустимая нагрузка колесной пары на рельсы, кН(тс) 225(22,5)
5. Диаметр колес, мм 710
6. Максимальный уклон пути при работе, % 20
7. Максимальная скорость движения, км/ч не более
- режим пониженной скорости 0,06...0,3
- с отдельным локомотивом или тяговым модулем 80
8. Производительность по стрелочным переводам 1/11 , шт/ч 1
9. Глубина вырезки щебня ниже уровня подошвы шпал, мм
- минимальная 260
- максимальная 450
10. Максимальная ширина вырезки щебня, мм
- на съезде 10300
- на перегоне 3800
11. Радиус проходимых кривых, м , не менее:
-при транспортном положении рабочих органов 110
-при работе 120
12. Поперечный наклон среза балластного слоя, % ±4
13. Мощность энергетической установки
добывающе-распределительного модуля, кВт 700
14. Максимальная производительность при глубине
вырезки щебня 350 мм ниже уровня подошвы шпал
- по объему, м /ч 600

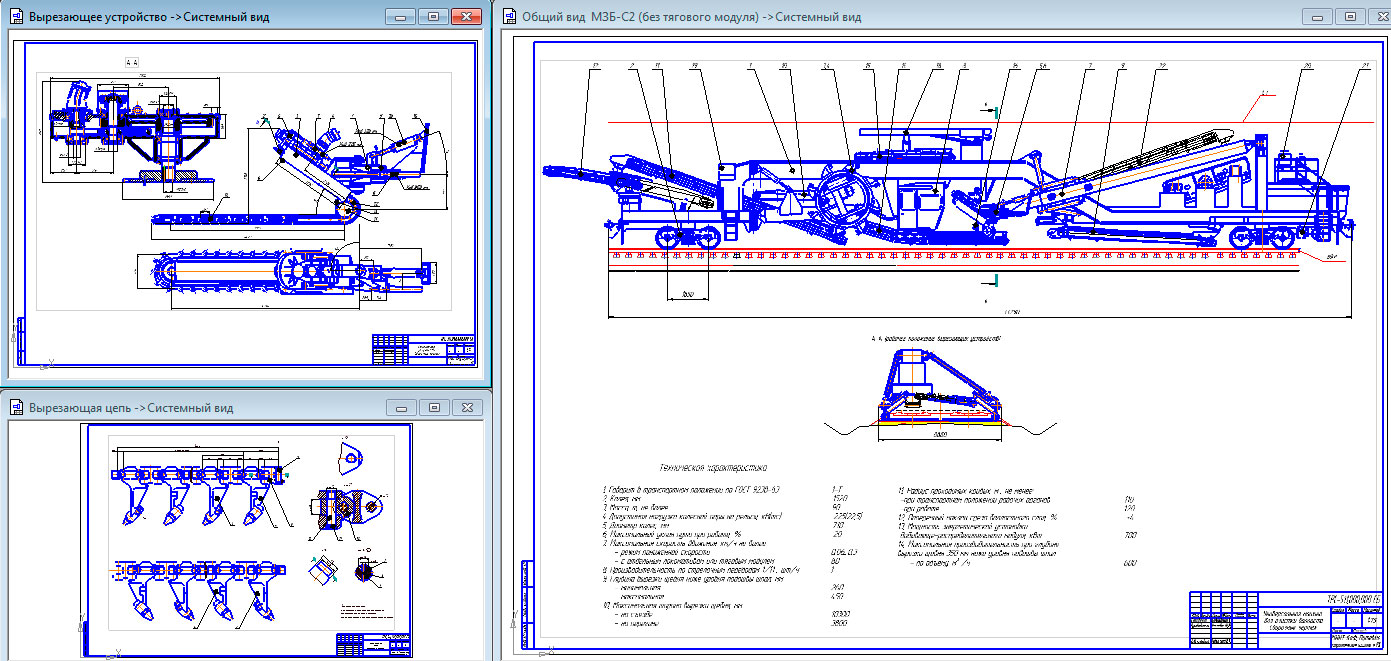

Состав: Общий вид, вырезающая цепь, устройство, спецификации, пояснительная записка Язык документа

Софт: КОМПАС-3D 13

Сайт: www

Файлы:

Каталог / Транспорт / Железнодорожный транспорт / Универсальная машина для очистки балласта МЗБ-С2

чертежи\Вырезающая цепь спецификация.spw
чертежи\Вырезающая цепь спецификация.spw.bak
чертежи\Вырезающая цепь.cdw
чертежи\Вырезающая цепь.cdw.bak
чертежи\Вырезающее устройство спецификация.spw
чертежи\Вырезающее устройство спецификация.spw.bak
чертежи\Вырезающее устройство.cdw
чертежи\Вырезающее устройство.cdw.bak
чертежи\Общий вид
чертежи\Общий вид
чертежи\Спецификация общего вида.spw
чертежи\Спецификация общего вида.spw.bak
полностью.docx
титульник.docx
чертежи
