Резисторы постоянные выводные С2-10, С2-29В, С2-33(Н), С2-33АИ, НР1-77

Производитель: ОАО "НПО "ЭРКОН"

Резисторы предназначены для работы в электрических цепях постоянного, переменного и импульсного токов. Категория приемки - ВП.

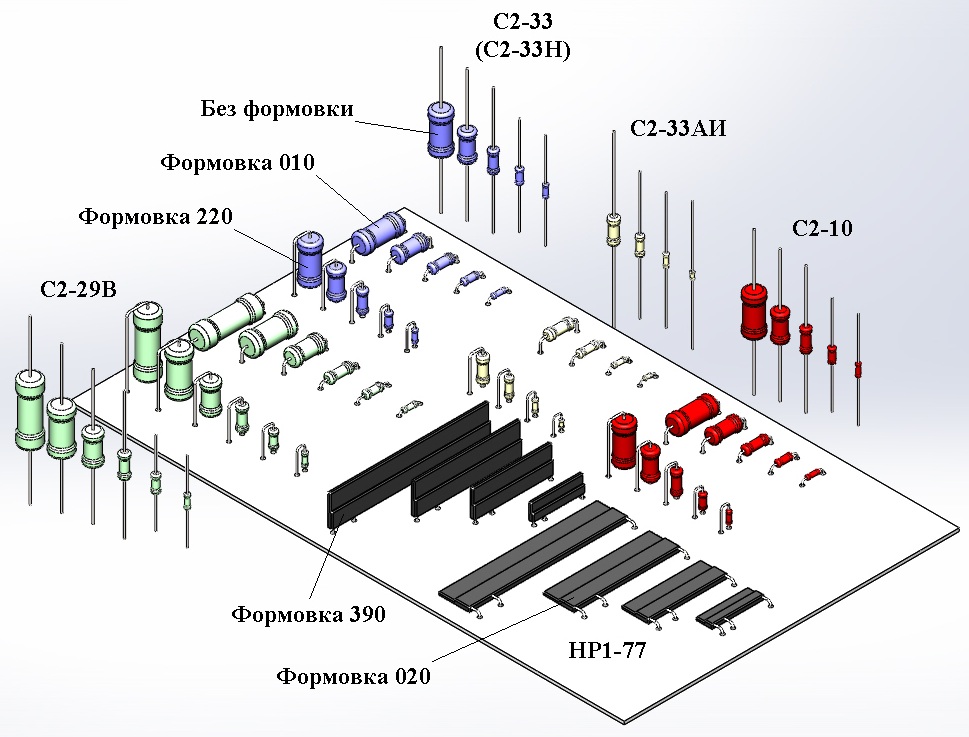

Модели резисторов выполнены как с формовкой выводов, так и без нее. Формовка 010 и 220 (ГОСТ 29137) выполнена для резисторов С2-10, С2-29В, С2-33, а формовка 020 и 390 (ГОСТ 29137) - для НР1-77. Параметры резисторов выполнены в виде конфигураций, которую, при необходимости, можно изменить либо удалить.

!!! Модели резисторов продублированы в формате .stеp (AP214).

Состав набора:
- тонкопленочные высокочастотные резисторы С2-10 ОЖ0.467.072 ТУ;
- тонкопленочные прецизионные резисторы С2-29В ОЖ0.467.099 ТУ;
- тонкопленочные резисторы общего применения С2-33 (С2-33Н) ОЖ0.467.093 ТУ;
- тонкопленочные резисторы общего применения С2-33АИ ОЖ0.467.093 ТУ;
- прецизионные высокоомные делители НР1-77 РКМУ.434310.001 ТУ.

Состав: Модель одной деталью (конфигурация) Язык документа

Софт: SolidWorks 16SP5
