Универсальный четырехосный полувагон с глухими торцевыми стенами модели 12 119

Технические характеристики вагона
Модель: 12-119
Номер модели: 66
Наименование: Полувагон
Тип вагона: Полувагон 4-осный с люками в полу без тормозной площадки
Дополнительная характеристика: Характеристики не содержит
Особенность модели: С разгр. люками и глухими торцевыми стенами (дверями)
Учётная специализация модели: полувагон универсальный
Завод-изготовитель: Акционерное общество "Научно-производственная корпорация "Уралвагонзавод" имени Ф.Э. Дзержинского (клеймо 5)
Номер проекта: 119.00.000
Технические условия: ТУ 3-198-83
Материал кузова: 09Г2С, 09Г2Д, 09Г2, 09Г2СД-12
Тележка: 18-100
Осность вагона: 4
Ширина колеи: 1520 мм
Наличие переходной площадки: Нет
Наличие стояночного тормоза: Есть
Возможность установки буферов: Нет
Конструкционная скорость: 120 км/ч
Тара вагона (минимальная): 22.4 т
Тара вагона (максимальная): 23.0 т
Грузоподъёмность: 71.0 т
Объём: 76.0 м3
Максимальная расчетная статическая нагрузка от колесной пары на рельсы: 228.0 кН
Максимальная расчетная погонная нагрузка: 64.4 кН/м
База вагона: 8650 мм
Количество разгрузочных люков 14 шт.
Площадь пола 36,55 м2
Угол открывания средних крышек люков 31 °
Угол открывания крышек люков над тележками 23,5 °
Высота от уровня головки рельса до нижней обвязки 1415 мм
Размер разгрузочных люков в свету 1327x1540 мм
Внутренние размеры вагона
Высота: 2060 мм
Ширина: 2878 мм
Длина: 12700 мм
Наружные размеры вагона
Высота от уровня головки рельса: 3495 мм
Максимальная ширина: 3134 мм
Габарит по ГОСТ 9238-2013: 0-ВМ
Длина по осям автосцепок: 13920 мм
Длина по раме: 12732 мм
Высота автосцепки от уровня головки рельса: 1040..1080 мм
Год начала серийного производства: 1989
Год окончания серийного производства: 1991
Нормативный срок службы: 22 года

Состав: ВО Язык документа

Софт: AutoCAD 15

Файлы:

Каталог / Транспорт / Железнодорожный транспорт / Универсальный четырехосный полувагон с глухими торцевыми стенами модели 12 119

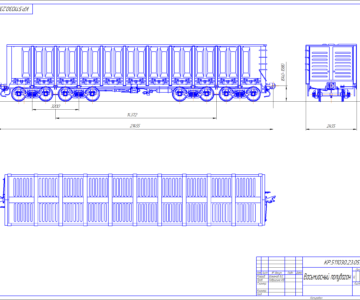

полувагон(с глухими торцевыми стенами).dwg
