Разработка конструкции четырехосного полувагона с глухим кузовом

Белорусский государственный университет транспорта
Кафедра вагоны
Курсовой проект по дисциплине "Конструкция, теория и расчет вагонов"

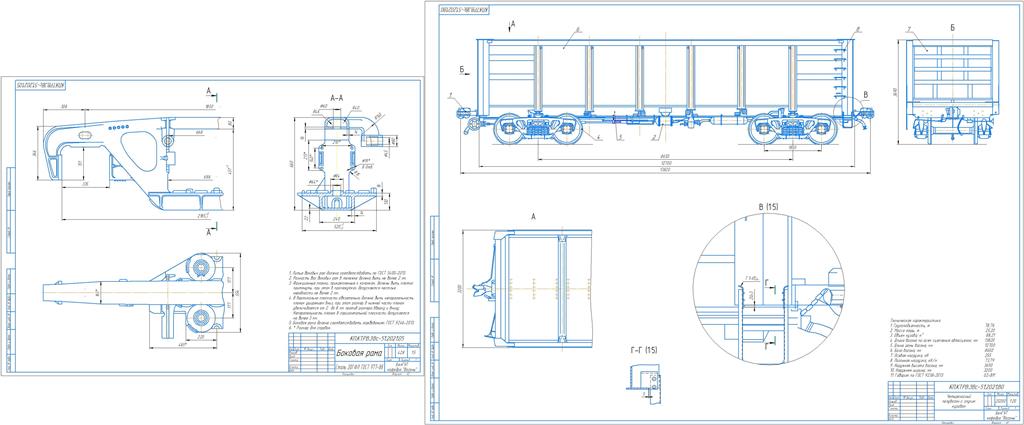

На тему: "Разработка конструкции четырехосного полувагона с глухим кузовом"
Гомель 2021

В соответствии с заданием в данном курсовом проекте была спроектирована конструкция 4-осного полувагона с глухим кузовом осевой нагрузкой 255 кН. В процессе проектирования был произведен выбор основных параметров проектируемого вагона, произведена проверка вписывания тележки вагона в габарит 02-ВМ. Так же в данном курсовом проекте было произведено описание конструкции проектируемого вагона. Было принято решение установить под проектируемый вагон тележки по типу модели 18–578. Произведен расчет боковой рамы тележки, а также выполнен расчет против схода вагона с рельсов. И в конечном итоге произведена оценка экономической эффективности спроектированного вагона.

Содержание
Введение 2
1 Выбор основных параметров четырехосного полувагона 3
1.1 Определение грузоподъемности и массы вагона 3
1.2 Удельный объем кузова. Обоснование линейных размеров 4
1.3 Определение погонной нагрузки 5
1.4. Выбор основных параметров проектируемой тележки 6
2 Проверка на вписывание в габарит тележки вагона 7
2.1 Исходные расчетные данные 7
2.2 Определение горизонтальных ограничений полуширины тележки 9
2.3 Определение вертикальных ограничений 11
2.4 Расчет размеров строительных очертаний тележки 12
3 Описание конструкции проектируемого вагона 17
3.1 Общие сведения 17
3.2 Описание конструкции вагона 18
3.3 Описание конструкции тележки 19
4 Расчет боковой рамы методом сил 22
4.1 Методика расчета 22
4.2 Определение геометрических характеристик сечений стержней расчетной схемы 25
4.3 Подготовка исходной информации для ввода на ЭВМ 30
4.4 Результаты расчета 31
5 Проверка устойчивости вагона против схода с рельсов 35
6 Оценка экономической эффективности спроектированного вагона 38
Список использованной литературы 45
