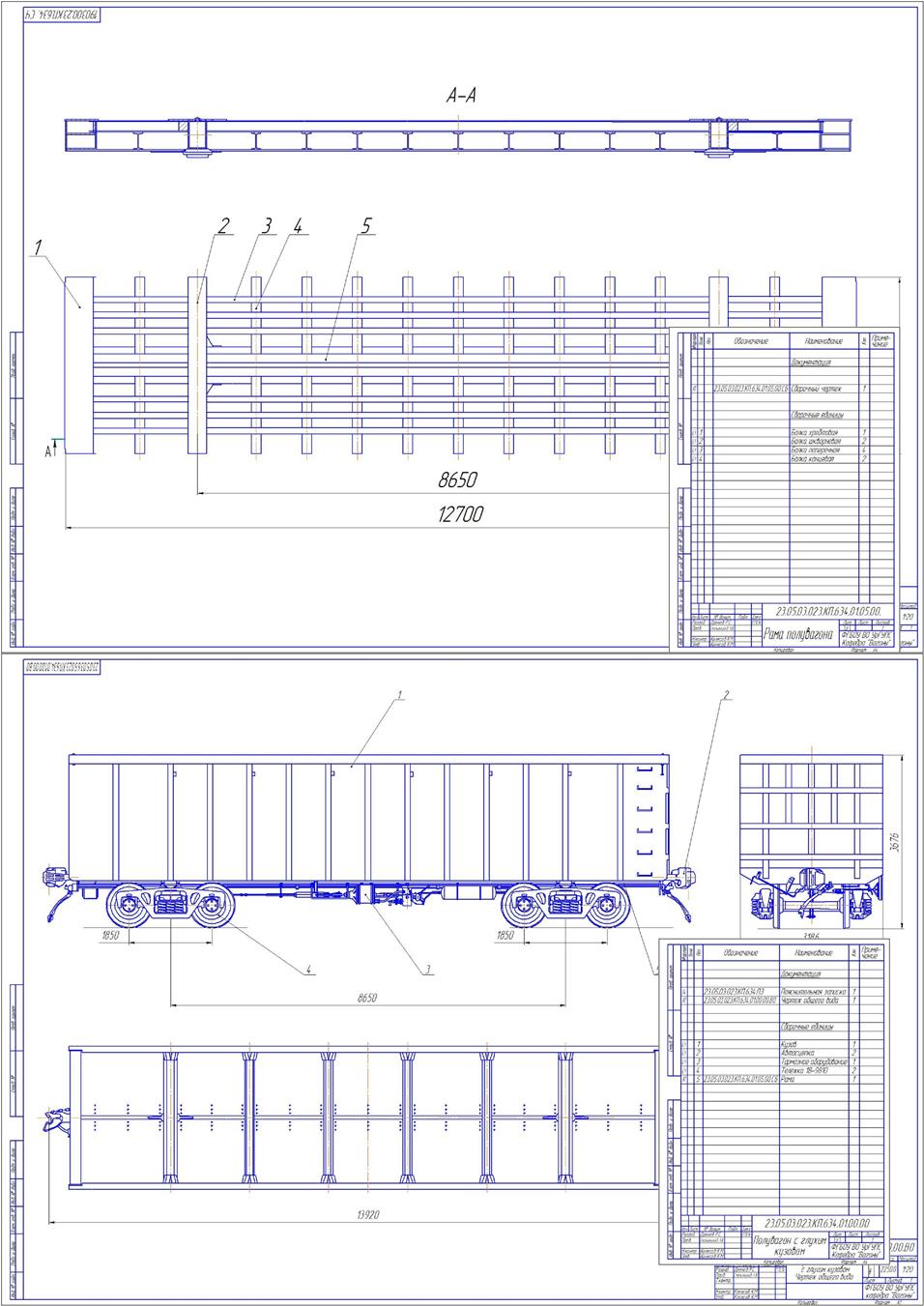

Полувагон с глухим кузовом 12-9833-01

ФГБОУ ВО УрГУПС
Кафедра вагоны
Курсовой проект по дисциплине "конструирование и расчет вагонов"
На тему: "полувагон с глухим кузовом"
Екатеринбург 2016

Четырехосный полувагон с глухим кузовом 12-9833-01. Используется для перевозки грузов не требующих защиты от атмосферных осадков.

СОДЕРЖАНИЕ

ВВЕДЕ-НИЕ……………………………………………………………………..…5
1. Формулировка основных моментов технических требований
на проектируемый полува-гон…………………………………………………….6
2. Расчет линейных размеров и определение основныхпараметров
полуваго-на………………………………………………………………...…...…11
3 Уточнение параметров полувагона по результатам вписывания его
в габа-рит……………………………………………………………………….....16
4 Проектирование основных узлов кузова полуваго-на………………..……...23
4.1 Конструкция рамы проектируемого полуваго-на…………….………..…...23
4.2Устройство пола проектируемого полуваго-на………………………..…...26
4.3 Устройство боковых стен……………………………………………….…..27
4.4 Устройство торцевых стен…………………………………..……..………..27
4.5 Внутреннее и наружное оборудование полуваго-на………………..…...…28
5 Расчет характеристик рессорного подвешива-ния……………………..….…29
6 Определение требуемого коэффициента относительного трения
фрикционного гасителя колебаний из условия плавности хода
полувагона по неровности IV ви-да………………………………………....…..36
7 Проектирование гасителя колебаний исходя из требуемого значения
коэффициента относительного тре-ния……………………………………....…43
8 Расчет на прочность рамы полувагона на действие продольных
нагру-зок………………………………………………..………………………....48
8.1 Определение величин нагрузок и схемы их приложе-ния……………..…..48
8.2 Исходные данные для расче-та………………………………………..……..50
8.3 Расчет и анализ результатов расче-та………………………………….……52
9 Определение усилий, действующих на колесную пару вкривой пути
и проверка запаса устойчивости колесной па-ры………………………….…...54
Список использованных источни-ков…………………………………..…...…..60
