УНС (устройство нижнего слива) применяется при переливании нефтепродуктов из ж/д вагон-цистерн в наземные, подземные резервуары и другие емкости, условный проход 150 мм. на конце трубна резьба 6 дюймов для присоединения БРС типа Камлок или аналога

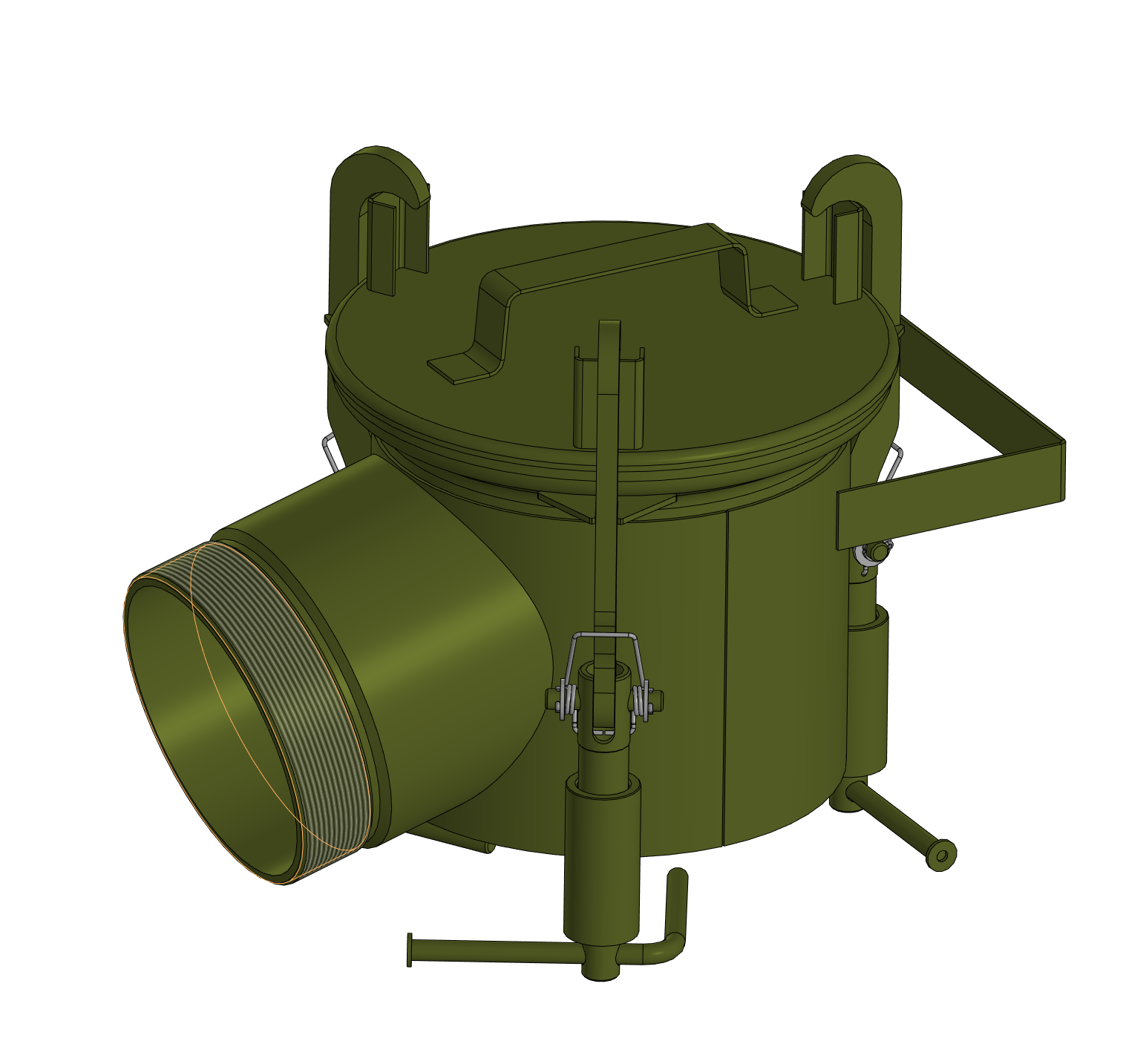

Устройство нижнего слива УНС состоит из корпуса, крышки, уплотнения, скобы, патрубка, трех захватов.
На боковой стороне корпуса установлены три подпружиненных крючкообразных крепежа, которые плотно прижимаются к сливному узлу ж/д цистерн.Уплотнение не позволяет осуществить пролив нефтепродукта. К патрубку присоединяется гибкий шланг.
После использования УНС закрывается крышкой
Рабочая 3Д-модель со всей деталировкой. размеры реальные.
- Главная -
- Чертежи -
- Транспорт -
- Железнодорожный транспорт -
- Устройство нижнего слива УНС-К-150
Устройство нижнего слива УНС-К-150
0
1
61
1
0
60
Автор
Максим
Дата
14.02.2024
Язык
Русский
Состав
3D сборка с деревом построения
Софт
КОМПАС-3D 22
Как открыть?
Содержимое архива
-
0.1.m3d
-
0.2.m3d
-
1.1.m3d
-
1.2.m3d
-
1.3.m3d
-
1.4.m3d
-
1.5.m3d
-
1.6.m3d
-
1.7.m3d
-
1.a3d
-
2.1.m3d
-
2.2.m3d
-
2.3.m3d
-
2.a3d
-
3.1.m3d
-
3.2.m3d
-
3.3.m3d
-
3.a3d
-
4.1.m3d
-
4.2.m3d
-
4.3.m3d
-
4.4.m3d
-
4.a3d
-
Кольцо 30-Кд - ОСТ 1 10241-71.m3d
-
Устройство нижнего слива УНС-К-150 У1 ТУ3689-110-10524112-2008.a3d
-
Устройство нижнего слива УНС-К-150 У1 ТУ3689-110-10524112-2008.stp
-
Шайба C.10.01.10.016 ГОСТ 11371-78.m3d
-
Шплинт 2,5x20.4 ГОСТ 397-79(диам.10).m3d
