Устройство демонтажа буксовых узлов железнодорожных вагонов

0
4
156
1
0
100

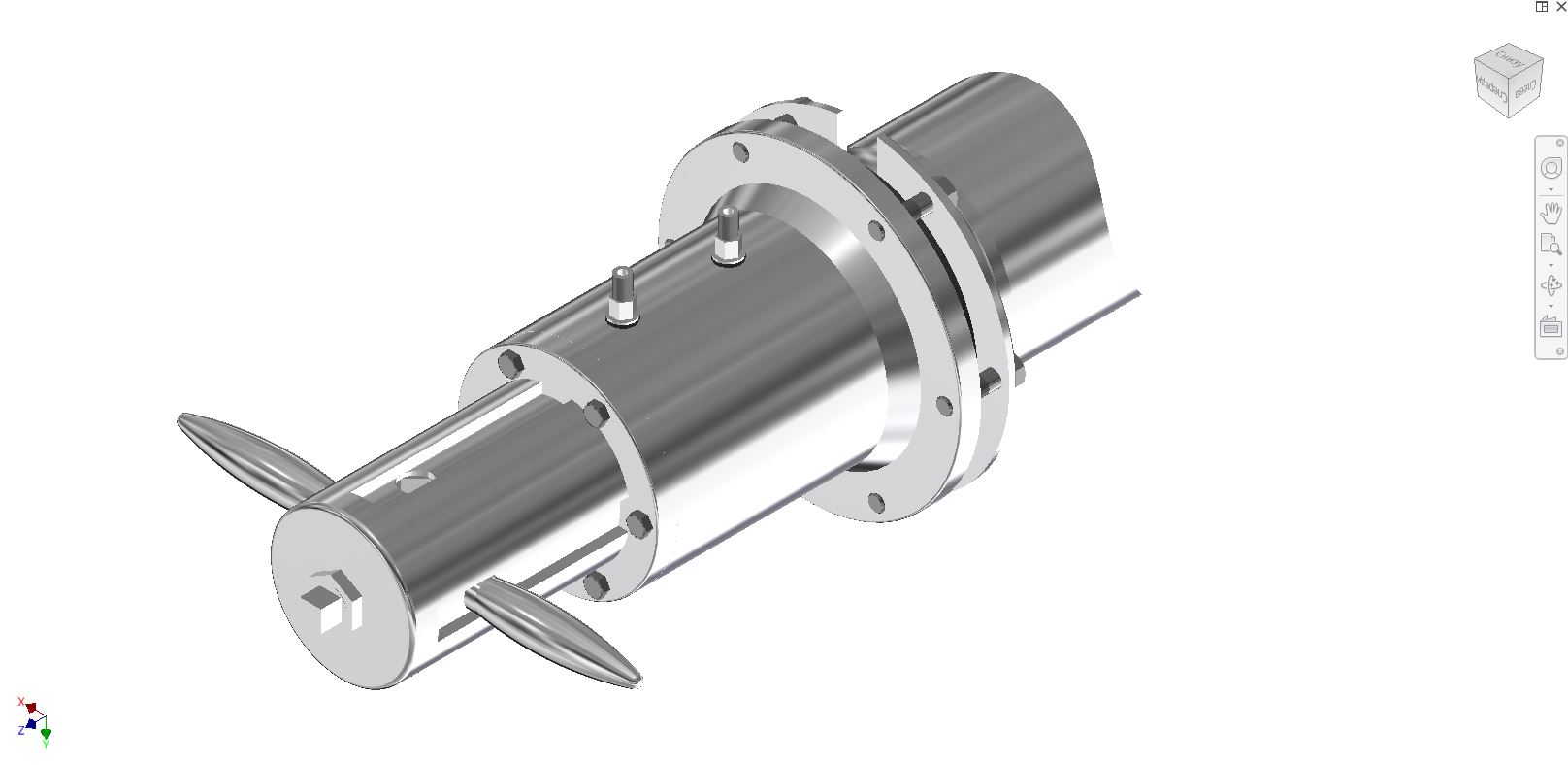

Представлено устройство для распрессовки колец подшипников и кольца лабиринтного уплотнения буксы роликовой колесной пары. Устройство содержит основной корпус рабочего гидроцилиндра с кольцевыми уплотнениями по поверхностям колец и переднего и заднего подшипников, напрессованных на шейку оси роликовой колесной пары, а так же с резьбовыми элементами (захватами) соосного скрепления этого корпуса с кольцом лабиринтного уплотнения корпуса буксы. Корпус снабжен штоком с рукоятками и расположенной внутренней резьбовой частью (М110 4) для соосного скрепления с резьбовой частью шейки оси колесной пары и размещен внутри вспомогательного стаканообразного корпуса рабочего цилидра скрепленного при помощи гайки с силовым винтом механической части аксиального перемещения устройства и основным корпусом винтами.
