Устройство для перемещения вагонов
0
2
493
17
0
20

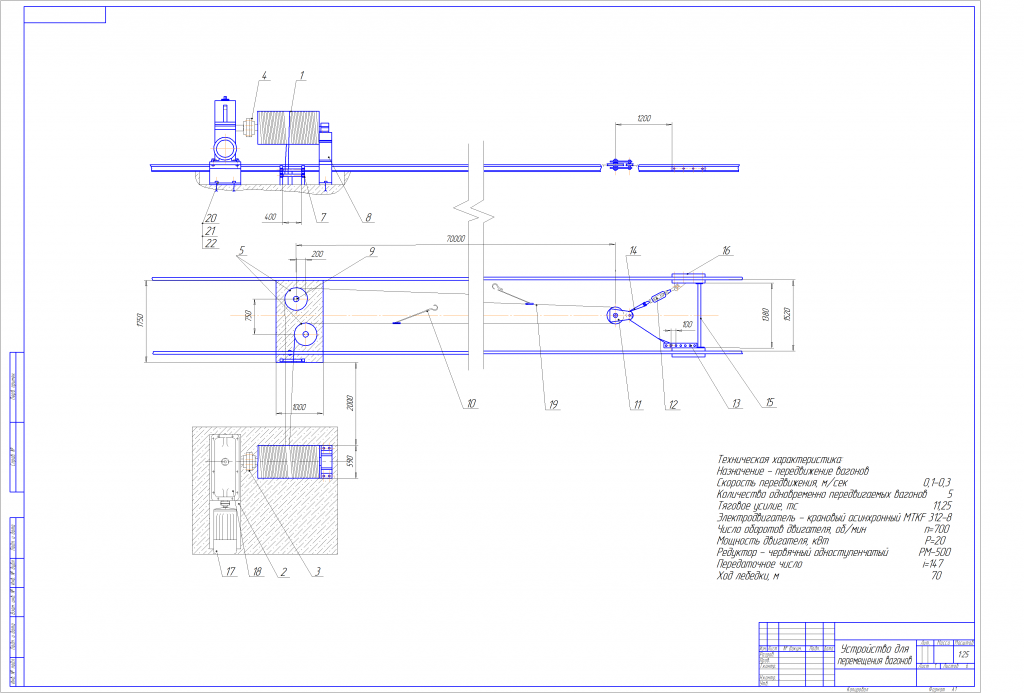

Лебедка для перемещения вагонов в условиях текущего ремонта вагонов, используется при поточно конвейерном виде ремонта
Техническая характеристика:
Назначение - передвижение вагонов
Скорость передвижения, м/сек 0,1-0,3
Количество одновременно передвигаемых вагонов 5
Тяговое усилие, тс 11,25
Электродвигатель - крановый асинхронный МTKF 312-8
Число оборотов двигателя, об/мин n=700
Мощность двигателя, кВт Р=20
Редуктор - червячный одноступенчатый РМ-500
Передаточное число i=147
Ход лебедки, м 70
Сообщить о проблеме
Автор
Михаил Ло
Дата
04.03.2019
Язык
Русский
Состав
Вид общий (ВО), Спецификация, Приспособа
Софт
КОМПАС-3D 14
Как открыть?
Отзывов пока нет
Содержимое архива
-
Лебедочка.cdw
-
Спецификация 1.cdw
-
Спецификация 2.cdw
-
Чертеж приспособл.cdw
