Выправочно-подбивочная машина ВПР-02

Сибирский государственный университет путей сообщения
Кафедра подьемно-транспортные, путевые, строительные и дорожные машины
Курсовой проект по дисциплине "Путевые машины"
На тему "Выправочно-подбивочная машина"
Новосибирск 2019

Исходные данные Производительность машины - 500шп/ч, выправочная подьемка пути - 7мм

В данной работе рассматривается машина ВПР-02, ее подбивочный блок и механизм заглубления.

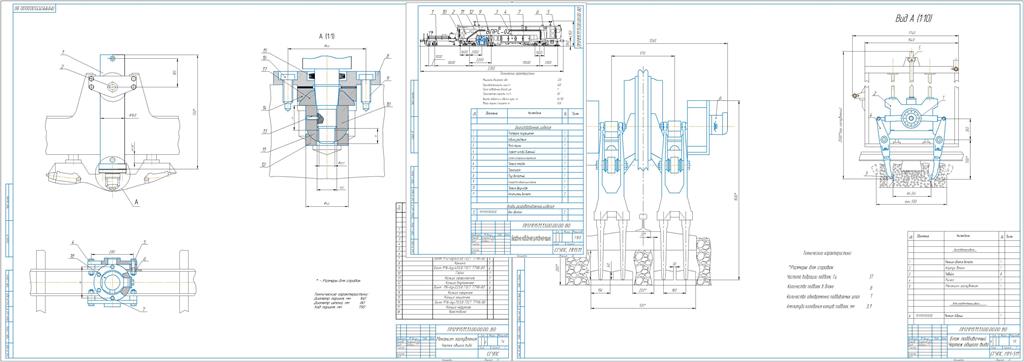

Графическая часть содержит общий вид машины, общий вид подбивочного блока, механизм заглубления.

Содержание
1 Назначение, работа и устройство машины. Гидравлическая схема и ее описание
2 Определение основных параметров машины и рабочего оборудования
3 Затраты мощности на подбивку шпал
4 Расчет механизмов рабочего оборудования
5 Меры безопасности при работе машины
Список использованных источников

Состав: ПЗ, ВПР-02 (ВО), Подбивочный блок (ВО), Механизм заглубления (ВО) Язык документа

Софт: КОМПАС-3D 18

Файлы:

Каталог / Транспорт / Железнодорожный транспорт / Выправочно-подбивочная машина ВПР-02

Кирсанов часть 1+.docx
Кирсанов часть 2+.docx
Кирсанов часть 3+.docx
Кирсанов часть 4+.docx
Механизм заглубления+.cdw
Общий вид блок+.cdw
Общий вид+.cdw
