Выправочно-подбивочно-рихтовочная машина ВПР-02

Сибирский государственный университет путей сообщения
Кафедра "Путевые, подъемно траспортные, строительные и дорожные машины"
Курсовой проект по дисциплине "Устройство и основы расчета путевых машин"

Новосибирск 2015

В данном проекте производится расчет и проектирование исполнительных механизмов подбивочного блока. За прототип взята выправочно-подбивочная машина циклического действия ВПР-02. Произведен расчет кинематических и геометрических параметров машины, разработана конструктивная схема подбивочного блока.
Графическая часть содержит следующие чертежи:
машины ВПР-02 (ВО)

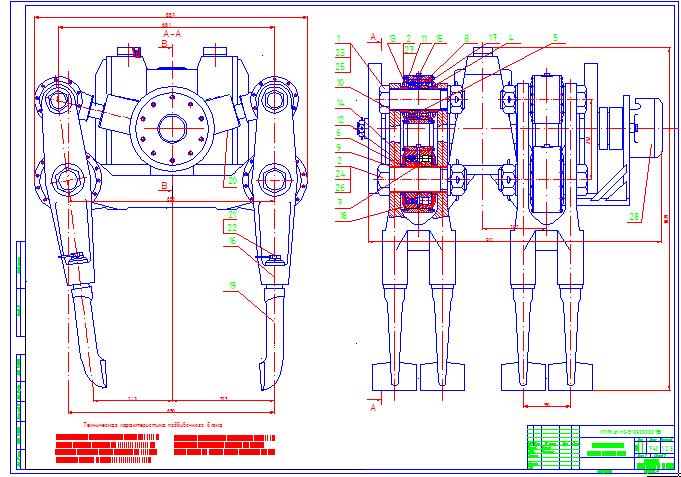

двухшпального подбивочного блока(ВО)
механизма обжатия балласта(ВО)
механизма заглубления(ВО)
Курсовой проект сожержит 4 листа формата А1 графической части и 32 страницы пояснительной записки.

Состав: Выправочно-подбивочно-рихтовочная машина циклического действия ВПР-02( ПЗ) Язык документа

Софт: КОМПАС-3D 13
