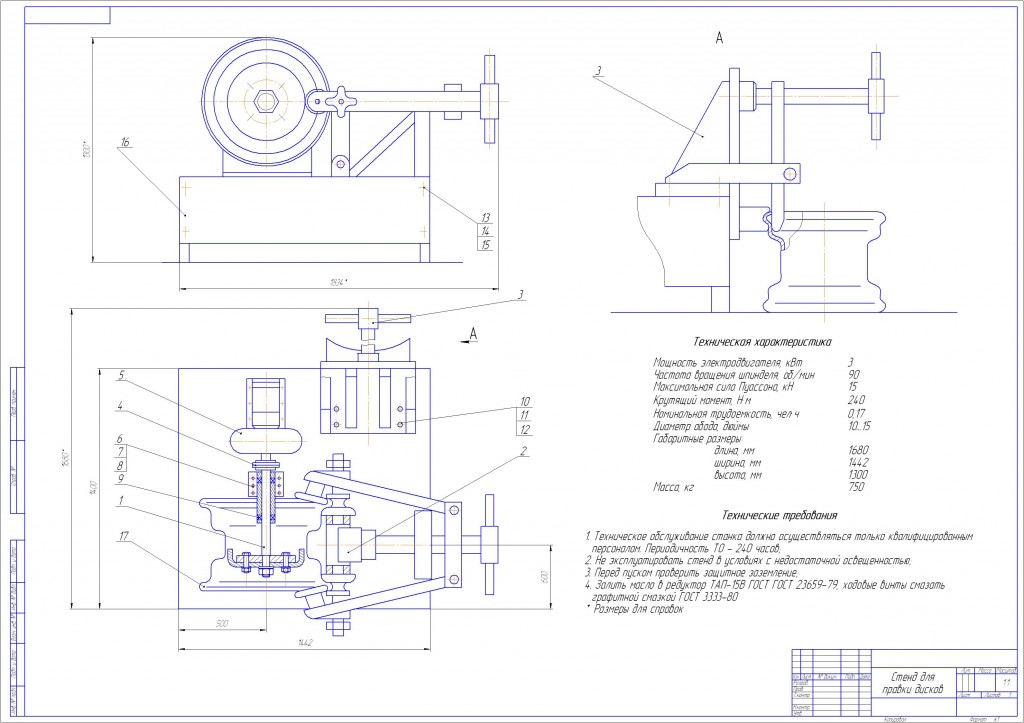

Стенд для правки дисков

Стенд предназначен для правки дисков автомобилей. Оснащение фланца радиально расположенными пазами позволяет использовать один и тот же фланец для установки на нем дисков колес различных типоразмеров как отечественного, так и зарубежного производства, обеспечивая тем самым более широкие функциональные возможности стенда, повышение производительности и эффективности стенда по сравнению с аналогами и прототипами.

Техническая характеристика:
Мощность электродвигателя, кВт 3
Частота вращения шпинделя, об/мин 90
Максимальная сила Пуассона, кН 15
Крутящий момент, Н·м 240
Номинальная трудоемкость, чел·ч 0,17
Диаметр обода, дюймы 10...15
Габаритные размеры: длина, мм 1680 ширина, мм 1442 высота, мм 1300
Масса, кг 750

Состав: Вид общий, спецификация Язык документа

Софт: Компас v12

Файлы:
Стенд для правки дисков/
Стенд для правки дисков/ПЕЧАТАТЬ Вид общий.cdw
Стенд для правки дисков/Спецификация вид общий.cdw
