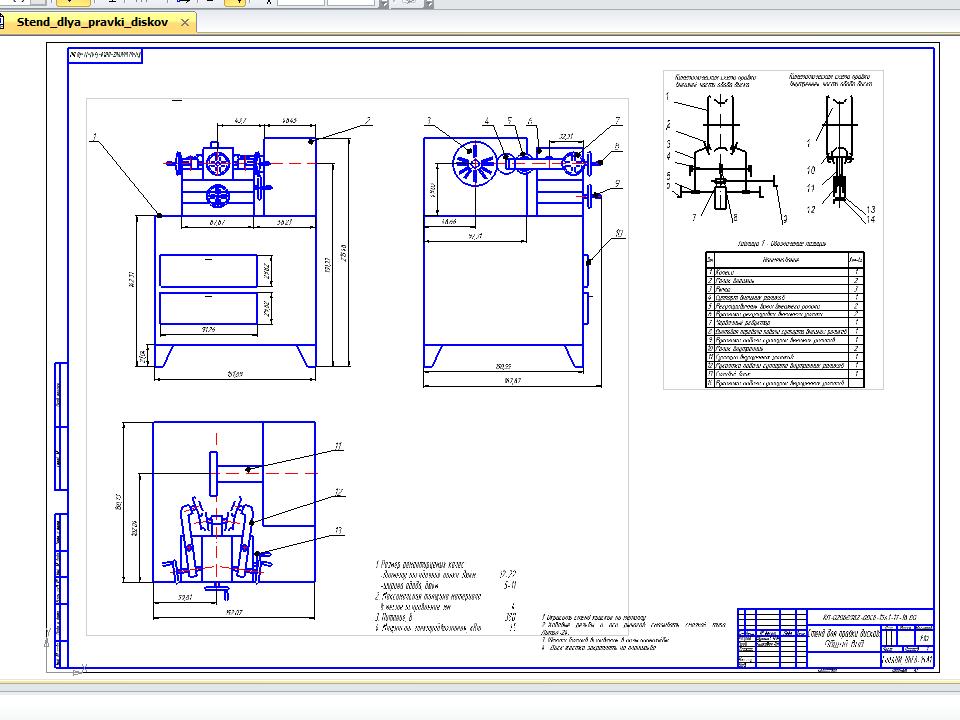

Проектирование стенда для правки дисков

СибАДИ, АКМиТ, основы проектирования и эксплуатации технологического оборудования, 2019

Целью курсового проекта является модернизация стенда для правки дисков, путем замены стандартного электродвигателя на более мощный, что даёт возможность повысить производительность стенда и устранить проблему старого электродвигателя – частый выход из строя, за счёт перегрузки двигателя.
Стенд для правки дисков применяется для восстановления геометрии колес, получивших повреждения в процессе эксплуатации транспортного средства. Профессиональное оборудование позволяет устранить овальность диска и волнообразные деформации типа «восьмерок». Последнее преимущественно касается мотоциклетных и штампованных автомобильных колес.

Стенд для правки автомобильных дисков, далее по тексту «стенд», предназначен для реставрации деформированных закраин и полок ободьев колес легковых автомобилей шириной 4,5…7 дюймов и диаметром 13...17 дюймов. Закраины и полки обода реставрируются с помощью дископравного устройства, не входящего в комплектацию данного стенда. Размер ремонтируемых дисков, диаметр посадочной полки в дюймах 10-24
