Усовершенствование стенда для правки лонжеронов

Национальный Исследовательский Иркутский государственный технический университет
Кафедра автомобильного транспорта
Курсовой проект по дисциплине "Типаж и эксплуатация технологического оборудования"
На тему: "Усовершенствование стенда для правки кузовов"
Иркутск 2014

Проектируемое приспособление предназначено для правки лонжеронов автомобилей, получивших повреждения в результате аварий. Приспособление для правки лонжеронов выполнено на основе гидроцилиндра.

Содержание:
1 Характеристика и анализ конструкций оборудования для ремонта кузовов
2 Устройство, принцип действия и техническая характеристика стенда для ремонта лонжеронов
3 Силовой расчет
3.1 Расчет гидроцилиндра
3.2 Расчет пальца гидроцилиндра на срез
3.3 Расчет рычага
3.3.1 Построение эпюр изгибающих моментов и поперечных сил
3.3.2 Выбор сечения рычага
3.3.3 Определение максимального прогиба рычага и угла поворота сечения

Состав: Стенд для правки лонжеронов (ВО), Деталировка (силовая стойка, палец , скоба), Спецификация, ПЗ. Язык документа

Софт: AutoCAD 2011

Файлы:

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Усовершенствование стенда для правки лонжеронов

Стенд для правки лонжеронов\Стенд для правки лонжеронов.docx
Стенд для правки лонжеронов\Стенд для правки лонжеронов.dwg
Стенд для правки лонжеронов\Стенд для правки лонжеронов.pdf

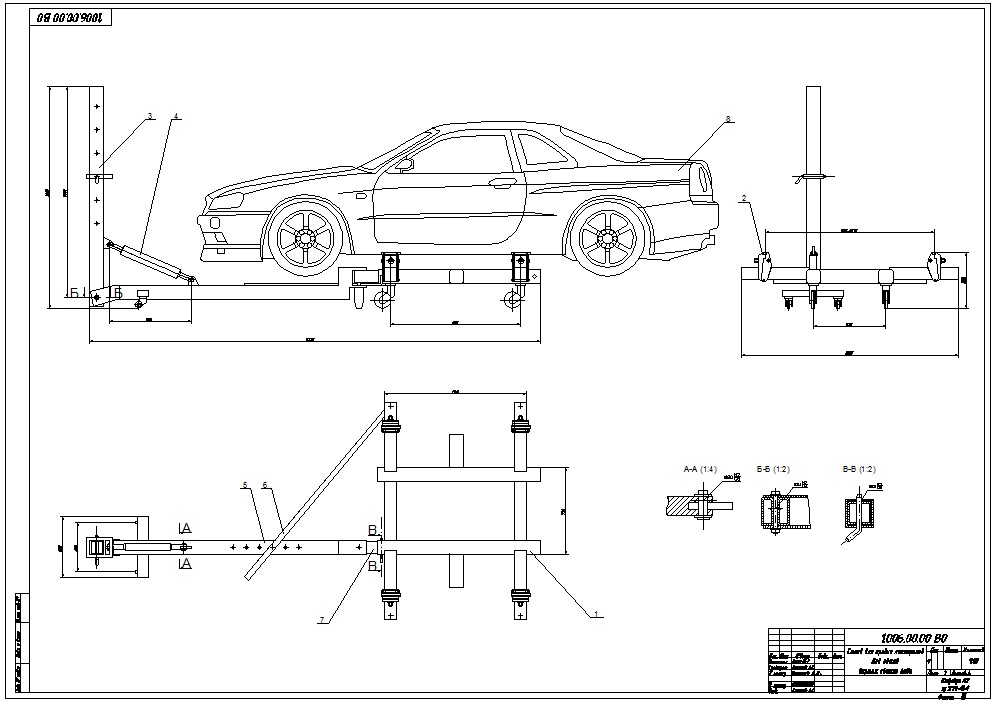

Стенд для правки лонжеронов
