Модернизация стенда восстановлении геометрии кузова автомобиля

Пензенская государственная сельскохозяйственная академия
кафедра технический сервис машин
Дипломный проект на тему "Модернизация стенда восстановлении геометрии кузова автомобиля"
Пенза 2015

В дипломном проекте производится модернизация устройства для вос-становления геометрии кузовов легковых автомобилей.
Расчетно-пояснительная записка состоит из шести разделов.
В первом разделе произведен анализ эксплуатационных повреждений кузовов легковых автомобилей. Установлено, что наиболее сложными яв-ляются повреждения кузова, полученные в результате совершения ДТП. Произведен обзор технических средств, применяемых для кузовного ремонта, в результате обзора выявлены достоинства и недостатки существу-ющих стендов для правки кузовов легковых автомобилей.
В конструкторском разделе разработаны мероприятия по модернизации стенда для правки кузовов, состоящего из рамного стапеля и гидравлического силового устройства. Модернизация стенда заключается в измененном механизме крепления силового устройства к раме стапеля.
В технологическом разделе приведены требования, предъявляемые к качеству ремонта кузовов автомобилей, и разработана технологическая карта на правку кузова на модернизированном стенде.
Раздел «Безопасность жизнедеятельности» содержит инструкцию по охране труда при работе со стендом, анализ источников вредных и опас-ных производственных факторов, расчет параметров безопасности при выполнении ремонтных работ. Разработаны противопожарные мероприятия.
В разделе по оценке экономической эффективности предложенных мероприятий рассчитана сумма затрат на модернизацию стенда, а также определены показатели экономической эффективности применения разработанной конструкции в ремонтном процессе.
Содержание
Аннотация
Введение
1.Анализ повреждений кузова автомобиля и обзор устройств для правки кузовов автомобилей
1.1 Эксплуатационные повреждения кузова
1.2 Аварийные повреждения кузова
1.3 Нарушение геометрии кузова. Категории повреждения
1.4 Обзор конструкций стендов для устранения деформации кузовов автомобилей
2. Конструкторский раздел
2.1 Модернизация устройства для правки кузовов легковых автомобилей
2.2 Расчет на прочность сварного соединения направляющей к раме стенда
2.3 Выводы по разделу
3. Технологический раздел
3.1 Описание технологии устранения перекосов кузова и подбор необходимого оборудования
3.2 Общие требования при устранении перекосов кузова
3.3 Проектирование технологического процесса правки кузова автомобиля на предлагаемом стенде
3.4 Требования к качеству ремонта кузовов автомобилей
3.5 Расчет трудоемкости ремонта кузова легкового автомобиля
4. Безопасность жизнедеятельности
4.1 Охрана труда
4.2 Экологическая безопасность
4.3 Пожарная безопасность
5. Экономическое обоснование проекта
5.1 Расчет затрат на конструкторскую разработку
5.2 Расчет показателей экономической эффективности
Выводы
Литература

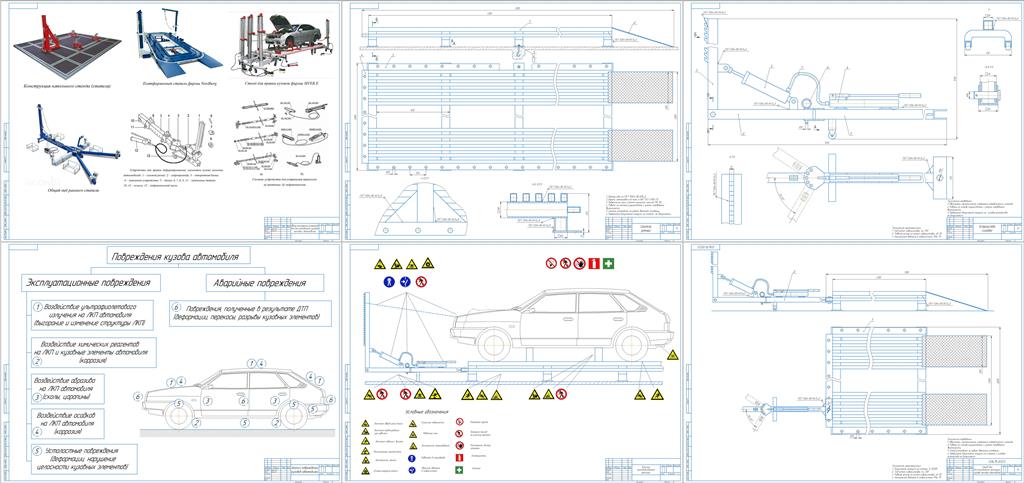

Графическая часть Анализ повреждений кузовов автомобилей; Обзор конструкций устройств для восстановления кузовов легковых автомобилей; Стенд для восстановления геометрии кузовов легковых автомобилей; Стапель рамный; Устройство силовое; Опасные производственные факторы; Экономическая эффективность проекта.
