Ведущие колеса гусеничной машины

0
0
112
1
0
20

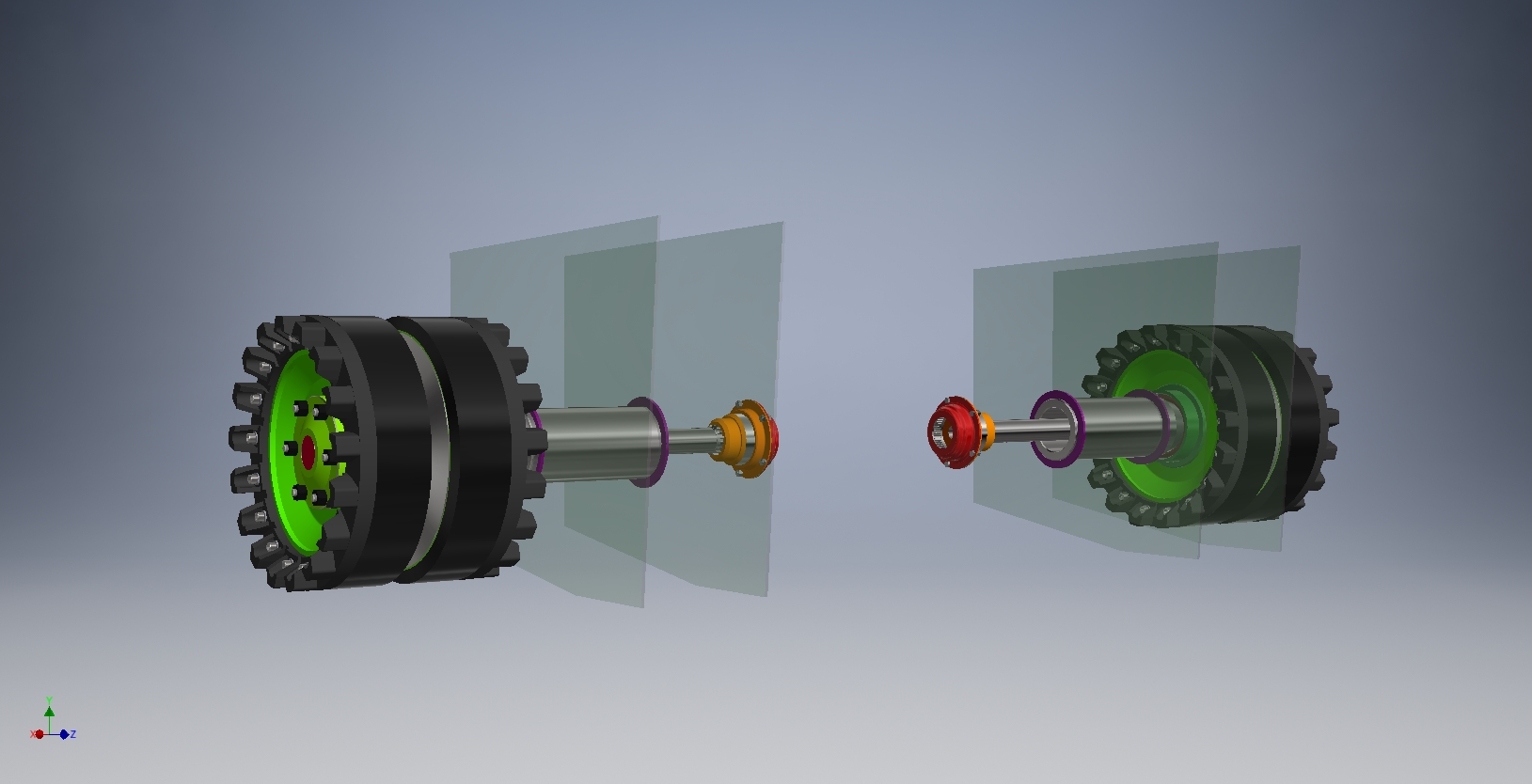

3D модель Ведущие колеса гусеничной машины

Электронная 3D модель установки ведущих колес с опорами для технического предложения (в рамках эскизного проекта) экстремального быстроходного гусеничного транспортного средства. Тип сопрягаемой гусеничной ленты - цельнолитая армированная. Тип зацепления - цевочный.
Максимальный передаваемый крутящий момент - 7500 Н·м.
Число зубьев ведущего колеса - 17. Радиус зацепления - 215 мм.
Мощность, передаваемая ведущими колесами - 304 л.с (237,6 кВт)

Ведущие колеса гусеничной машины Гусеничная гусеничная машина
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar Юрий Спирин
Дата
17.02.2020
Язык
Русский
Состав
3D сборка
Софт
Autodesk Inventor 2018 Как открыть?
Содержимое архива
  • Шайба 12.01.08кп.016 ГОСТ 11371-78.ipt
  • Болт M8-6gx16 ГОСТ 7796-70.ipt
  • ГП ГАЗ-БЗМИ фланец.ipt
  • опора Венец вк.ipt
  • Подшипник 46118K ГОСТ 831-75.ipt
  • Манжет 2-125x150x12 ГОСТ 8752-79.ipt
  • Гайка М14х1.5 сфера.ipt
  • Гайка M8-6H ГОСТ 5927-70.ipt
  • ГП шайба малая.ipt
  • NiC.31.312 Накладка_ЗЕРКАЛО.ipt
  • Шпилька с гайкой М14.iam
  • NiC.31.312 Накладка.ipt
  • ГП шайба большая.ipt
  • NiC.37.370 Колесо вк в сборе.iam
  • опора ВК.iam
  • Гайка M85x2-6H ГОСТ 11871-88.ipt
  • Ведущие колеса в сборе.iam
  • NiC.38.381 Ступица.ipt
  • NiC.38.383 Бандаж.ipt
  • Шплинт 6,3x63 ГОСТ 397-79.ipt
  • Шайба 85 ГОСТ 11872-89.ipt
  • Корпус лист усиления.ipt
  • NiC.39.392 Втулка внутреняя.ipt
  • Винт M12-6gx50 ГОСТ 11738-84.ipt
  • NiC.37.372 Фланец полуоси.ipt
  • Гайка M30x2-6H ГОСТ 2519-73.ipt
  • Шайба 8Н ГОСТ 6402-78.ipt
  • Подшипник 46120K ГОСТ 831-75.ipt
  • ГП муфта.ipt
  • Манжет 2-110x140x12 ГОСТ 8752-79.ipt
  • Шпилька М14х1,5.ipt
  • NiC.39.391 Втулка наружняя.ipt
  • NiC.38.382 Обод.ipt
  • ГП полуось.ipt
  • Корпус лист усиления_ЗЕРКАЛО.ipt
  • NiC.38.383 Обод легкий.ipt
  • ГП Чашка муфты полуоси.ipt
  • NiC.31.311 Ось вк.ipt
  • опора ВК в сборе.iam
  • Корпус лист борта_ЗЕРКАЛО.ipt
  • Корпус лист борта.ipt
